1直流屏的充电模块

三相交流电源经过EMⅠ滤波器输入到整流电路,将交流整流为脉动的直流输出,通过无源功率因素校正(PFC电路,将脉动的直流转换为平直的直流电源,DC/AC高频逆变器将直流转换为高频交流电源,通过高频整流电路将高频的AC转换为高频脉动的直流,此直流通过高频滤波输出。

其中 DC/AC高频变换电路在脉宽调制(PWM电路的控制下通过调整变换电路的脉冲宽度,以实现电压调整(包括稳压和电压整定。

整个充电模块在微机系统的监控下工作,包括模块的保护、电压调整等,同时微机实现将充电模块的运行数据上报到监控模块和接受监控模块的控制命令。

2直流屏充电模块技术指标

充电模块的主要功能是实现AC/DC变换。充电模块可以在自动(监

控模块控制和手动(人为控制两种工作方式下工作。

充电模块的通用技术指标如表2-1-1表所示:

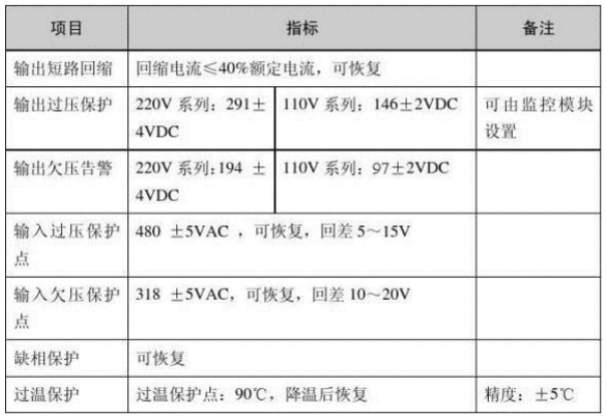

表2-1-1充电模块保护特性表

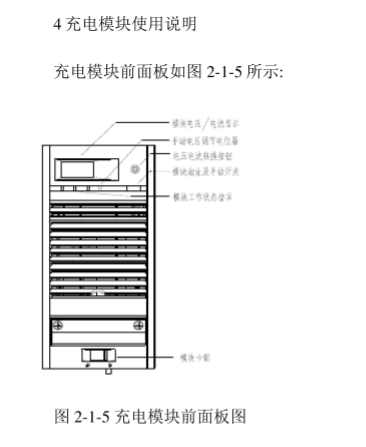

●充电模块前面板上的高亮度LED数码管指示模块的输出电压或

电流,由显示转换开关进行切换。

●面板上的发光二极管分别指示模块输入电源正常(绿色、模块保

护(黄色、模块故障(红色。其中,模块保护包括交流过、欠

压,过温、缺相,输出欠压等;模块故障包括模块输出过压。

启航彩 ●模块面板上嵌入的电位器用来调整模块在手动状态下的输出电

压,注意只有在手动方式下,调节该电位器才起作用。

●充电模块地址及手动/自动拨码开关用来设置模块通讯地址和选

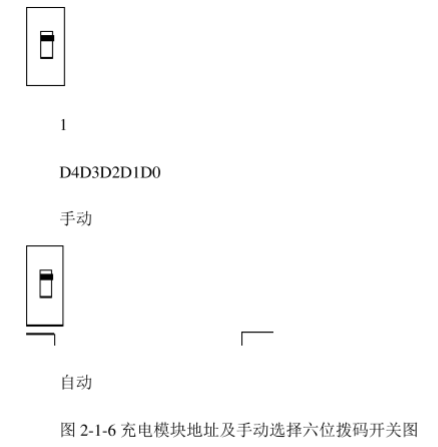

择手动功能,其定义如图2-1-6所示:

●自动/手动工作方式:

自动:在自动工作方式下,模块的输出电压、限流点、开关机均由监控模块进行控制,人工无法进行干预,如果模块设计用作合闸模块,对电池进行充电,一般应设置为自动工作方式。

手动:手动状态下,模块的输出电压有上述介绍的面板电位器进行调整,模块的输出电压、限流点和开关机等均不受监控模块控制,但可以将模块的运行参数上报给监控模块。如果模块连接到控制母线上，为单一稳定电压输出,应将模块设置为手动状态,调整电位器为需要输出的电压值,此时模块的限流点全部放开,为105%~110%。

注意:调节电位器可使充电模块输出电压最高达到284V/142V,在系统正常时请勿随意调节该电位器。由于不同用户选择蓄电池的节数有差异,为安全起见,充电模块的输出在出厂时已整定在234V/117V浮充电压值上。

充电模块显示内容:充电模块的LED可以显示模块的输出电压和输出电流,其切换通过面板上的显示切换开关来切换。显示电压为3位，显示电压精确到0.1A,显示误差为1个字。

直流屏故障分析:当PLC与模块通信故障,或电源模块DC220V/DC24V无输出,或者PLC本身有故障时,模块输出电压会自动设定在234V/117V,此时电压不可调。当出现以上故障时,先把PLC电源开关(单极的,在屏后PLC边上断开,再把模块手自、动选择开关拔到手动位置(如下图一,作应急运行,待更换损坏元件后再恢复正常。
