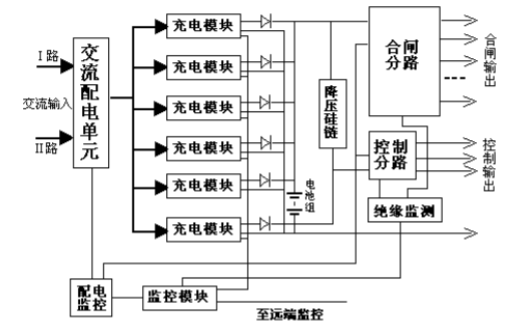

直流屏由高频开关整流模块,可编程控制器(PLC,蓄电池组,绝缘监视装置,蓄电池自动监测装置,母线电压自动调节装置,触摸屏,预告信号装置等组成。蓄电池采用免维护电池。

主要技术参数:

1.交流输入电压:三相AC380主15%V、50±1HZ。

2.母线电压:DC 220V/110V。

3.整流器输出额定电流:可选。

4.浮充电压:DC 246V/123V(标准。

5.额定充电电流:0.1CA。

6.稳压精度:≤士0.2%。

7.纹波系数:<0.2%。

8.限流精度:<+0.2%。

操作顺序:

本直流屏交流进线分两路即Ⅰ路电源和Ⅱ路电源:

I、ⅡI路交流电源操作,首先合上I路交流输入总电源开关,I路交流输入总电源开关,当I路交流电源正常工作时,I路交流电源工作指示灯亮,表明系统已接通交流电源,ПI路电源只作为备用;以第I路为主回路,第Ⅱ回路为备用辅助回路,当第Ⅰ路交流失压时,自动切换到交流第Ⅱ路(前提条件是第Ⅱ路交流正常,如果第П路交流电源本身不正常的话,则无法自动进行切换,一旦交流Ⅰ路电源恢复正常,则自动切换回到交流Ⅰ路,П路交流电源工作指示灯亮。如切断I路和Ⅱ路交流输入电源,可断开交流输入开关。

故障分析:

A、如果Ⅰ路交流进线电源正常,Ⅰ路交流电源工作指示灯不亮,I路交流电源不能自动投入,可能是Ⅰ路交流接触器KMA11烧坏,处理方法为更换接触器,或者把I路交流输入总电源开关断开,合上Ⅱ路交流输入总电源开关。

B、交流输入空气开关故障

现象:交流输入不能正常接入系统,充电模块不能工作。

处理:a暂时切换到另外一路交流输入,待电池充满电后,关断外部交流输入,更换损坏的空气开关。

b如果两路交流输入空气开关同时损坏,应同时将两路外部交流输入电源断开，更换空气开关;在无相应配件的情况下,可以直接将交流输入接入交流空气开关的输入端子上暂时供电。

2. 启动整流模块:整流模块在交流上电时可自启动,或在触摸显示屏画面上操作起动整流模块;模块工作指示绿灯亮(启动是软启动需3~4秒,启动后模块显示模块输出电压(在模块有A/V选择按钮,可选择显电压、电流,触摸屏上有电压显示,然后相继投入控制系统各回路开关,其对应的指示灯亮,表明系统全部回路接通得电;整流器停止可按整流器停止按钮。
