直流屏的微机控制自动转换程序如下:

蓄电池的充电程序恒流→恒压→浮充:进行恒流充电,蓄电池组端电压达到某一整定值时,微机将控制充电装置自动转换为恒压充电,当充电电流逐渐减少到某一整定值时,微机将控制充电装置自动转换为浮充电运行。

直流屏均充条件(均充电压值255V/127V:当电池充电电流大于0.02CA自动进入均充;当电池充电电流都小于0.02CA时均充3小时后自动转换到浮充状态或均充7个小时自动转换到浮充CA为电池容量。（注每年6月、12月1日充电机自动进入均充状态。）

浮充条件(浮充电压值246V/123V:均充退出后自动进入浮充,充电机一般都处在浮充状态。

4.直流屏触摸板操作细则:

A、按下

注:当前所述“按下”为用手轻触触摸屏上的字幕,下同触摸屏上的“RUN”,开始运行触摸板工作程序。

按下欢迎进入直流系统工作模拟图,按下页出现直流屏主菜单,具体如下:

B、按下主菜单上的“状态监控”可察看状态监控设定,具体如下:

按下“整流起动”整流器将进入工作状态;反之,按下“整流器停止”整流器将退出工作状态,按下“返回”即可返回系统主菜单。

注意:如果有电池活化时:电池活化为手动活化,按下电池活化按钮时,整流模块电压会自动设为210V/105V,此时蓄电池端电压高于整流器输出电压,电池向母线供电,达到活化电池的效果,当蓄电池端电压放到低于210V/105V时,会自动停止电池活化,整流模块电压会重新恢复正常对蓄电池进行充电。也可以通过按下“活化退出”按钮停止电池活化(该功能为可选功能。如注有可选两字时:当用户选有此功能时,触摸屏上才有此项操作。

C、按下主菜单上的“当前告警”可察看整流器故障信息,平时该画面为空白画面，当有故障时直流屏蜂鸣器鸣叫,可具体显示该故障内容。

按下“返回”即可返回系统主菜单。

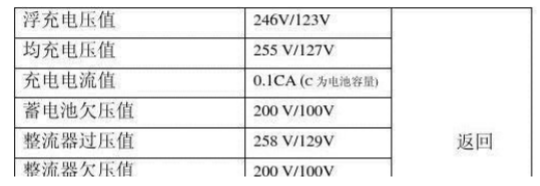

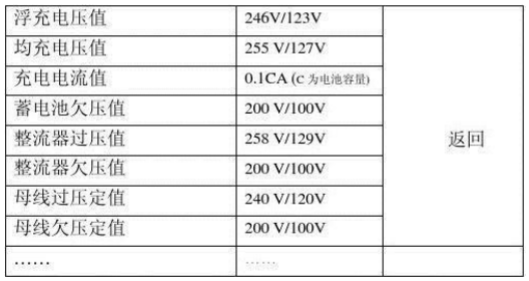

D、按下主菜单上的“参数设定”即出现以下内容:(注意:按下后要求输入密码,密码为123456789,正确后显示如下内容:

按下“xxx "即可对当前值进行设定,建议非技术人员请勿对当前设定值随意进行更改!

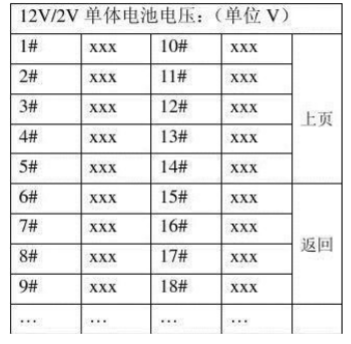

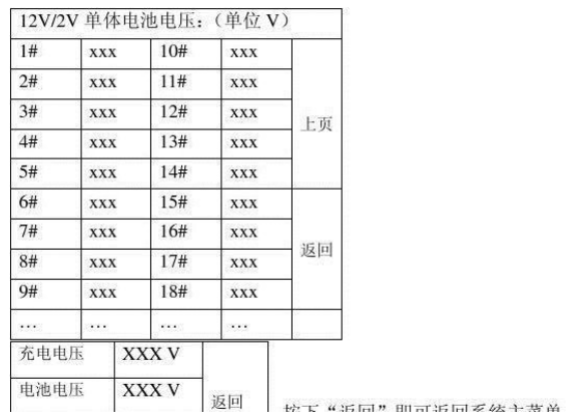

E、按下主菜单上的“参数显示”即可进入参数显示控制菜单,具体有以下

按下“返回”即可返回系统主菜单。(该项为可选功能。注:直流屏绝缘分为普通绝缘型和支路选线型,当选用支路选线型时触摸屏上才有此项功能

故障分析:

当出现直流绝缘不良报警时:可能是直流屏系统输出支路发生绝缘故障或绝缘设备自身故障或者是直流屏内出现接地。

处理:a对于输出支路发生绝缘故障相应的处理。

b如果支路没有发生绝缘下降,应在条件允许情况下,首先断开所有支路馈出开关,还有接地时,则为直流屏内部接地或绝缘监测仪自身问题，再各个回路排查或更换绝缘监测仪或者维修。在故障历史画面中可查看故障历史内容。按下“返回”即可返回系统主菜单。
