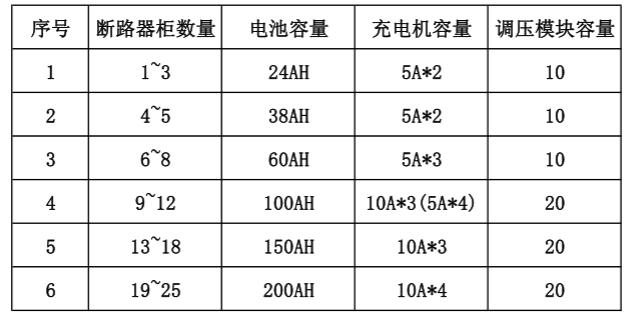

直流屏大小选择

直流屏的配电回路设备

1. 配电回路的隔离开关、熔断器盒断路器等设备选择应满足下列要求:

a)额定电压应大于或等于回路的工作

b）额定电流应大于回路的最大持续工作电流

启航彩

◇直流屏充电装置交流输入回路应按充电装置单相最大输入功率除以额定输入电压计算所得电流的1.5倍选择。

◇充电装置出口回路应按充电装置额定电流的1.2~1.25倍（可靠系数）选择。◇蓄电池组出口回路应按蓄电池1h放电率电流选择，应按事故放电初期(1min)放电电流校

验保护动作的安全性。

◇直流屏蓄电池实验放电回路应按蓄电池10h放电率的1.2~1.6倍（可靠系数）选择。

◇母线分段开关和联络回路，可按全部负荷的60%考虑。

◇控制、保护、信号回路可按直流负荷统计计算电流的0.8倍（配合系数）选择。

◇断路器电磁操作机构的合闸回路可按0.3倍（配合系数）额定合闸电流选择，但保护元件的动作时间应大于断路器固有合闸时间（一般取0.5s)。◇直流电动机回路应按电动机额定电流的1.2~1.25倍（可靠系数）选择。c)断路器容量和动稳定性应满足直流直流系统短路电流的要求。

d)启航彩直流屏各级保护电器的动作电流和动作保护时间应满足选择性要求。
