        某变电站共2台直流屏，采用的是1+1冗余系统，输出并联带所有负载。2018年12月，1#直流屏发生正极接地故障。经分析判断、排查处理，1#直流屏的一个单相桥式整流器2#管脚接地。将金属底座的单相桥式整流器更换为绝缘底座型的，可杜绝此处管脚接地，有效避免该处直流接地故障。

1直流屏1+1冗余系统工作原理
        （1）给直流屏输入一个三相交流电，通过整流变成直流电，做为电源输出给直流负载。

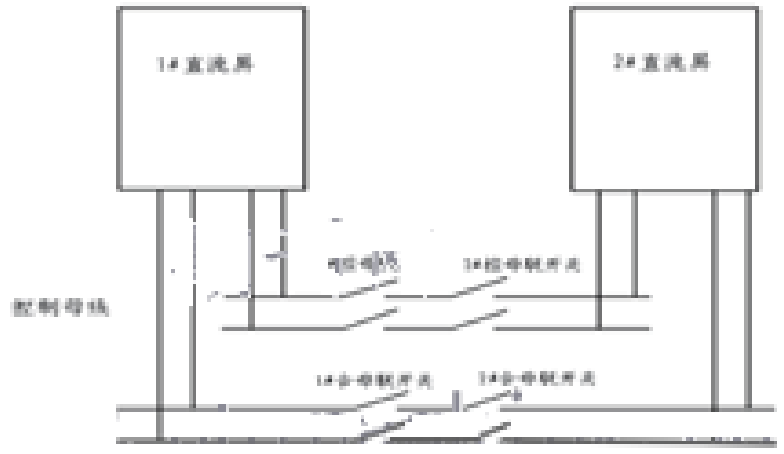

        （2）直流屏1+1冗余系统，是将两台直流屏输出通过母联开关连接起来共同带负载。当一台直流屏需要检修时，可以由另一台带所有负载，图示如下：


2直流接地故障
        （1）直流正极接地，直流屏触摸屏报正对地绝缘不良、合母电压异常。测正对地0VDC，负对地220VDC，此时正对地就是正极对负极电压；反之，如果直流负极接地，则正对地220VDC，负对地0VDC。
        （2）直流正接地故障原因。1）第一种原因是电源输出端之内的正极出现了对地绝缘为零，导致正极直接接地，正对地电压为0V。2）第二种原因是直流屏的负载，包括高压柜内的直流母线、低压柜内的直流母线、其他杂项柜内需要直流电源的部分。如任意一台高压柜内的直流正极发生接地，就会发生直流屏正极接地报警。
        （3）单相桥式整流器。由多只整流二极管做桥式连接，外用绝缘塑料封装而成，大功率的桥式整流器在绝缘外层添加金属壳包封，增强散热。是交流电转换成直流电的的第一个步骤。此回路单相桥式整流器为双回路冗余运行。
        （4）直流接地的危害。当直流中一极接地时，如果再发生另一极接地，将造成直流正负极短路，开关跳闸，负载失去保护，带有直流失压脱扣的高压电机立即跳闸，装置停工。
        （5）确定直流正极接地故障点的方法：
        1）断开直流输出母联开关，将直流屏（1+1冗余）系统分为两个单独个体，确定故障直流屏。
        2）断开单台直流屏输出开关，确定故障点是在输出开关之内还是之外。
        3）如故障在外部负载，则逐个断开负载直流电源开关，以此排查接地点；如果故障点在直流屏内部，则按内部接线逐个排查。
