当直流屏电源系统中负极或正极对”地”绝缘电阻值低于某一规定值，或降低至某一整定值时，称这个直流系统中有负极接地故障或正极接地故障。直流电源的正极接地会使保护自动装置产生误动的可能。通常一般的继电器和跳合闸线圈与电源的负极相连接，如果这些回路发生再次直流接地的状况，就有产生误动的可能。所以当发生接地时，及时采用良好的仪器和准确的判定方法查出并消除故障，对电网的安全稳定运行具有十分重要的意义。


直流屏接地的定义、产生与危害


1直流系统接地定义
        当直流系统的正极或负极与大地之间的绝缘水平降到某一整定值或低于某一规定值时，称为直流系统接地；当正极绝缘水平低于某一规定值时称为正接地；当负极绝缘水平低于某一规定值时称为负接地。
启航彩

2正极接地危害

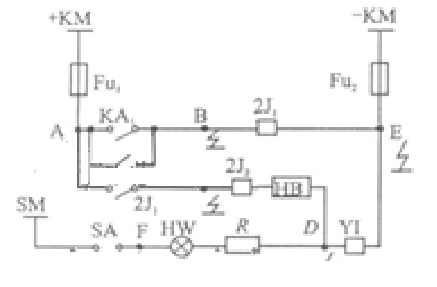

        如图1所示，当图中的A点和B点同时接地，相当于A、B两点通过大地相连接起来，中间继电器2J1动作生成断路器的跳闸。同理，当图中的A点和C点同时接地，或图中的A点、D点同时接地均可能生成断路器的跳闸。

        图1
启航彩

3排查方法
        当无法准确判断故障回路时，通常采用的方法称为”拉路法”。直流接地回路一旦从直流系统中脱离运行，直流母线的正负极对地电压就会出现平衡。所以人们通常将直流接地回路瞬间停电，确定直流接地点是否发生在该回路。
        直流系统是个不间断电源，基于其特殊性，人们不能随意停电。近年来随计算机的大量使用，微机保护同样也不允许人们随意断开直流电源。现场排除故障时，经常发生非正常的闭环回路，采用双电源供电回路，以及变电站在现场施工、扩建、修试过程中遗留了直流负载的信号回路、控制回路和保护回路之间没有区分等，使直流接地故障查找难度增加。”拉路法”往往造成了控制回路或保护回路跳闸等事故。
        因此，在新型直流屏中，各直流回路分类清晰，由专用断路器控制投退，可以通过操作控制开关或保险来进行”拉路”检查；当面对许多直流回路交叉严重，无明确控制开关的旧直流系统时，一般通过打开某直流回路特定电缆接头的”打头法”进行分段排查。”打头法”实际上是拉路法的一种延伸应用。
