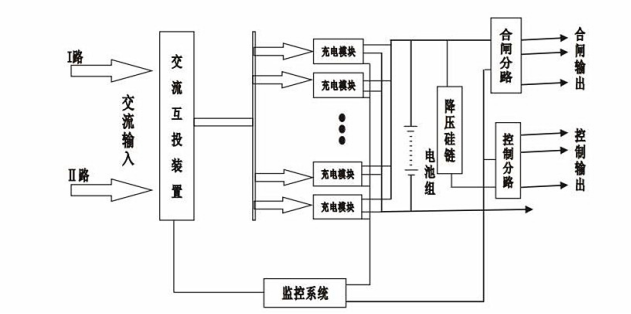

直流屏的结构

交流配电模块从低压配电柜处接入市电，运用双电源自动切换开关结束主、备用电源之间的切换后向充电模块供应交流电。播送传媒供配电体系直流屏中的充电模块一般由多个充电模块并联组成，经过降压、整流，将220V市电转化成体系预设幅值的直流电压，详细幅值可根据供配电体系特征灵敏挑选。

配电监控模块的构成相对复杂些，由监控单元或监控电路构成，在体系内添加监控模块，可实时收集母线体系绝缘性以及电池温度、电压、电流等信号，了解直流屏的工作情况[1]。监控单元作为该模块首要中心，收集到的全部信号均需于此结束处理核算及剖析，结合剖析成果得出指令反应，便当对体系工作情况参数做针对的调整。此外监控模块还供应人机的交互功用，合作液晶触摸屏，处理人员可直接打开信息调取或参数设置。降压硅链的首要效果为控制母线体系链路电压。

2直流屏工作原理

直流屏工作进程简化为充放电的循环。当蓄电池电量足够时处于浮充情况，由充电模块向开关柜控制母线体系跟合闸母线体系等设备供应小电流。若发生断电现象，关闭充电模块，由蓄电池向负载供应电能，保证断电后，高压开关柜等设备仍可正常工作一段时间，为缺点打扫争夺最大的时间差，防止呈现传达信号间断的情况。当电路恢复正常充电模块则重新启动，向母线体系等设备继续供应小电流，并对蓄电池充电，布满后切换成浮充情况。

因电网供电间断或供配电体系缺点而发生断电后，直流屏仍可供应安稳的电源，并将有关缺点信息传输至中央控制中心，并进行声光报警，提示处理人员第一时间重视缺点信息以便在最短时间内进行缺点检修，恢复体系的正常供电。

3直流屏效果优势

以某省的电台供配电体系为例，对直流屏在播送传媒供配电体系中的效果优势为说明。直流屏为智能免维护直流电源屏的简称，在许多大型变电所中均有设备，如该省级的电台发信体系机房的10kV配电室装有直流屏。高压开关柜直接或高压电网相接，这一电压无法满足开关柜合闸母线体系、控制母线体系等元件的供电需求，此外若发生电路突发间断问题，充分恢复需求倒闸，而运用直流屏作为高压配电室各类设备的直流供电电源，以上问题均能有用处理。

该省级的电台现在具有多档日子、新闻、休闲类播送节目，为应对融媒体给传统播送电台打开带来的冲击，电台高度重视节目的创新质量提高作业。跟着电台转型打开的深化，其通信传输体系对供配电体系工作安稳性、继续性提出极高要求。现在该播送电台发信体系内，设备许多不同类型的发射机，一同装备制冷、通信等其他辅助性设备，对高压电的需求量高。为保证供电连续性提高电台节目输出质量，该电台供电室的高压开关柜设备数字化直流屏作为直流电源，除高压开关柜外电台配电室中央信号屏也由直流屏供应直流电源，并供应电源的处理、维护、失常预警等功用。其间电池处理结合电台工作需求，标准调理均浮充转化参数，对电源的充电电流、温度等进行调理。电池维护功用首要是能参考到直流屏的电池缺点率高，对充电电池做均充维护，然后下降缺点发生概率，延伸电池寿数。失常预警功用用于分流器断线、母线体系欠压、交流欠压等现象进行预警提示。

总体来说，直流屏在播送传媒供配电体系中的运用大大提高了供配电体系的供电安稳性便当打开体系的处理活动最大极限减少断电缺点，保证单位各项信息传达活动顺畅打开。
