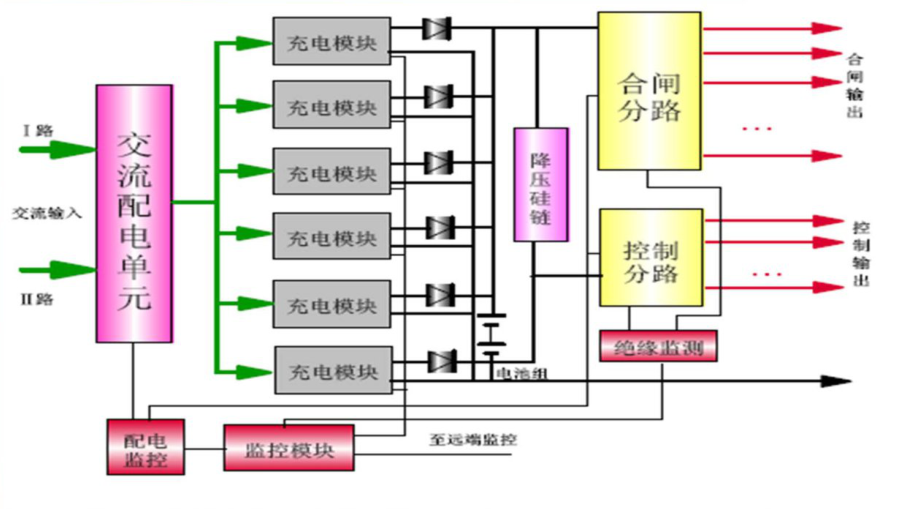

直流屏电源系统的主要功能单元包括交流配电单元、充电装置、蓄电池组、降压装置、直流馈电单元以及监控单元等。

启航彩

交流配电单元

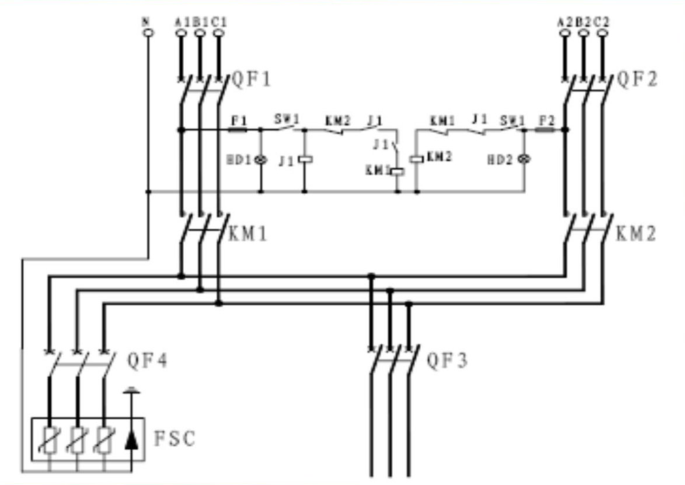

1、交流输入采用双路三相交流进线，自动/手动互投。自动方式下，第I路优先，系统投入第I路主工作电源;当主工作电源失电时，第II路电源自动投入。手动方式下，可任选第I路或第II路电源作为输入电源。

2、交流接触器通过机械联锁和电气互锁两种方式来防止两路交流电源同时接入，以保证交流供电可靠运行。

3、配备C级防雷装置，防止交流侧引入雷击损坏直流电源设备。

启航彩

充电装置(高频开关模块)

➢对负载提供直流电源。

➢与监控器配合对蓄电池进行各种形式的充电:均充、浮充、恒流充、恒压充。

➢采用多模块并联，N+1冗余备份，提高系统可靠性;艾默生HD、ER系列。

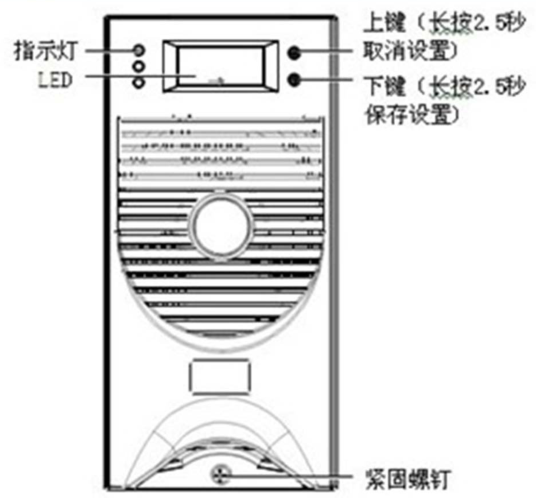

前面板示意图:

●可显示整流模块电压、电流、故障代码、地址、分组号、运行模式等信息。

●多机并行时，注意地址的设置。
