1 充电通道安全性分析

在并联保护器中的直流屏与蓄电池组之间接入IGBT（insulated gate bipolar transistor），通过PWM电路控制充电电压和充电电流大小，对充电电流进行限制。两组蓄电池通过并联保护器并联连接时，其充电通道并联等效电路如图3所示。

当端电压较低的蓄电池组充电电流较大时，控制系统会智能调节PWM1或PWM2的脉冲频率，降低对蓄电池组的电流输入，阻止充电电流进一步增大，避免大电流充电对蓄电池造成损伤。

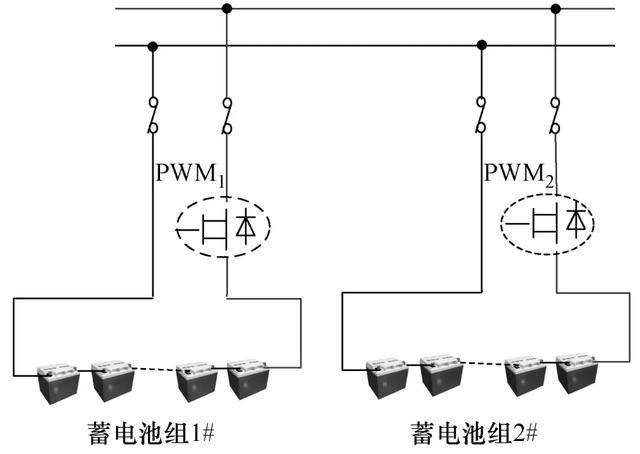

图3 充电通道并联等效电路图

启航彩

在进行充电限制之后，不论在何种条件下进行长时间并联，均不会出现电池组大电流充电的情况。

2 放电通道安全性剖析

在外部交流供电异常时，蓄电池组由连接在直流屏正极与蓄电池组正极之间的大功率二极管VD1/VD2无缝对负载进行供电。放电通道并联等效电路如图4所示。在电池组并联时，即便两组电池存在电压差，高电压蓄电池组与低电压蓄电池组之间也不导通，不存在充电回路，故避免了环流现象的产生。

3 保护进程安全性剖析

根据上述直流屏体系并联技能，在变电站进行蓄电池保护进程中，可在直接进行母联合闸后，将待保护直流屏体系中并联保护器的充电回路断开，使蓄电池在线进行放电。放电完成后再将电池组主动转入充电状况，由并联保护器控制体系对充电电压和充电电流进行有效的调节。

例如：对测试蓄电池组进行0.1C的恒流充电，在蓄电池组充电达80%后再转为恒压充电，最终进入涓流充电状况，避免了大电流充电对蓄电池组的损伤；电池充满电后直接断开母联，康复正常连接。本文介绍的并联技能保证了蓄电池组在保护进程中直流屏体系的供电安全性，简化了蓄电池组放电保护作业流程。

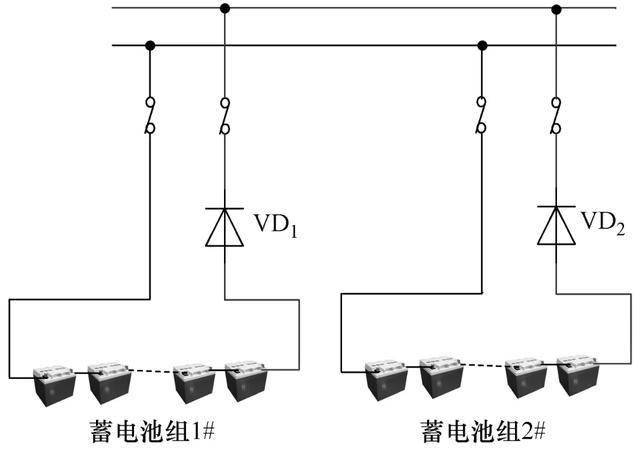

图4 放电通道并联等效电路图
