一、概述

微机控制高频开关直流屏成套装置适用于发电厂，各类变电站和其它使用直流设备的用户(如石化、矿山、铁路等)，为信号设备、保护、自动装置、事故照明及断路器分、合闸操作提供直流电源，并在外部交流电中断的情况下，保证由后备电源一蓄电池继续提供直流电源的重要设备。尤其适用于无人值守变电站，是50万伏以下变电站理想的直流屏电源系统。

触摸屏式程控直流屏是采用了当今直流屏领域最先进的高频开关电源与触摸屏相组合的充放电方法，结合本公司多年研制的一套系统软件而构成的新一代无人职守直流电源产品。它的各部分元件都选用了目前国内外最合适、高可靠的器件。同传统直流屏相比，它的显示操作单元配置了触摸屏，采用人机对话方式可直观操作;采用对直流屏各组成单元实时扫描实现全面监测和闭环控制;它功率输出单元配置了高频开关电源和采用冗余配置，可将交流电源可靠地转变成高品质的直流电源;它的电池选用了高性能免维护的电池。

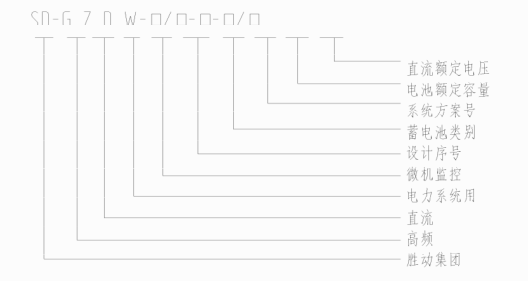

二、型号说明

三、特点:

●一体化设计，标准化产品，模块化结构，數字化控制，图象化显示。

●交流输入自动切换，设置防雷保护，交流异常自动报警。

●数字化高频开关电源模块，热插拔结构，n+1/n+2冗余配置，具有手/自动控制2种方

式。

启航彩 ●触摸屏中央监控，对系统充、放电全过程自动跟踪，在线检测单体电池电压，各馈

启航彩 线绝缘状况，数字控制高频模块，完全按电池特性曲线进行充电，具有温度自动补偿

功能。

●大屏幕自动显示各单元实时状态及数据，屏幕轻触操作修改运行参数及均浮充状态

切换。

启航彩 ●中央监控装置故障时，高频模块立即处于默认参数运行状态，防止系统崩溃。

●20- 1200Ah系列齐全， 能满足用户各种特殊要求。

●利用断路器及空气开关短延时性，解决保护电器协调性。

●采用C型材加强型框架组成全新外形结构，防护等级满足IP30规定要求。

●有RS232/RS485物理通讯口，通讯协议有标准定义、出厂定义、用户可改定义三种可

选，人机对话友好根据设置参数自动告警， 大容量告警信息记录，具有时钟打印功

能。

启航彩 三、使用条件

3.1海拔高度: 2000米以下;

3.2湿度:日平均<95%;月平均< 95%;

3.3温度: -20C -+50C;

3.4本直流屏系统供室内场所使用，且通风良好，运行地点无导电或爆炸尘埃，腐蚀金属和

破坏绝缘等级的气体和蒸汽; .

3.5安装地点无剧烈的震动和冲击，垂直倾斜度偏离基准位置--方向都不过5°。

四、

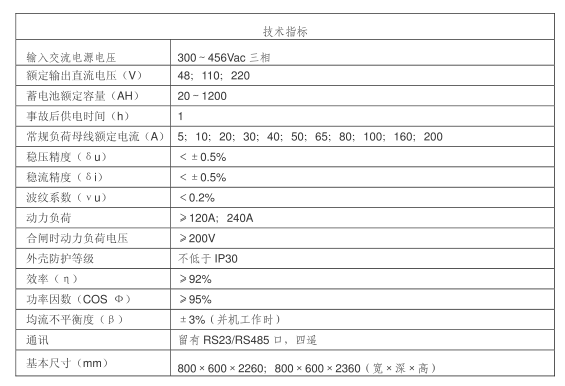

技术规范
