安全要求

启航彩 1电气空隙和爬电间隔

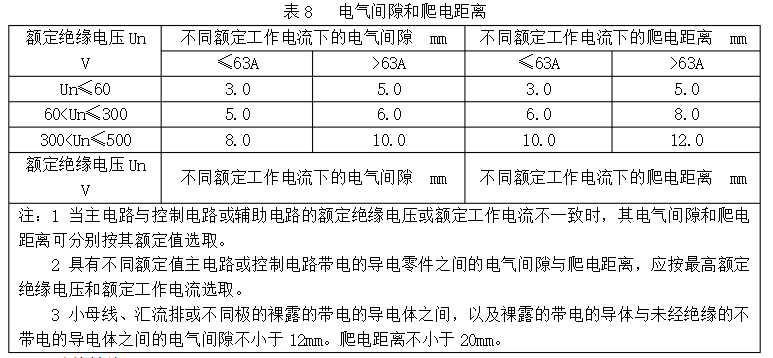

直流屏设备内两带电导体之间，以及带电导体与暴露的不带电导体之间的最小间隔，均应符合表8规定的最小电气空隙与爬电间隔的要求。

2绝缘功能

2.1查核直流屏绝缘功能的大气条件(除非还有规则)

a)环境温度为15℃~35℃;

b)相对湿度为45%～75%﹔c)大气压力为86kPa~106kPa。

启航彩 查核绝缘功能在产品处于自然干燥和没有自热条件下进行。

启航彩

启航彩 2.2直流屏绝缘电阻

用开路电压为表11规则电压的测试仪器测量有关部位的绝缘电阻，应符合以下规则:a）备独立电路与地〔即金属结构）之间的绝缘电阻应不小于10MO ﹔

b)无电气联络的备电路之间的绝缘电阻应不小于10MQ ﹔

c)产品内直流汇流排和电压小母线,在断开一切其它衔接支路时，对地绝缘电阻应不小于10MQ。

启航彩 2.3介质强度

启航彩 2.3.1直流屏的下列部位应进行介质强度实验

a)备独立电路与地〔即金属结构）之间;b）无电气联络的备电路之间:

c)产品内直流汇流排和电压小母线，在断开一切其它衔接支路时与地之间。

2.3.2介质强度实验电压值

以上所列部位，应能承受频率为50Hz±5Hz之间，表9所列的正弦波实验电压值（也可采用直流电压)，历时1min的实验,绝缘不该出现击穿或闪络现象。

2.4 冲击电压

直流屏设备备电路与地（即金属框架)之间，交流电路与直流电路之间，应能接受标准雷电波的短时冲击电压实验，实验电压值按表11选取。

接受冲击电压后，直流屏设备的主要功能应契合出厂实验项目要求，在实验过程中，允许呈现不导致损坏绝缘的闪络。如果呈现闪络，则应复查绝缘电阻及介质强度，介质强度实验电压为规则值的75%。
