直流屏电源设备的功用要求

启航彩 1绝缘督查要求

启航彩 1.1 绝缘督查水平

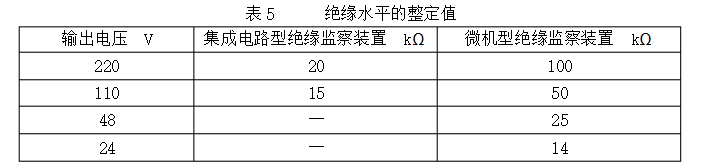

产品的绝缘督查设备绝缘督查水平应满意表5的规定。

1.2绝缘督查信号

当产品直流屏产生接地毛病或绝缘水平下降到表9规定值时，产品应发作声或光报警，并能够查询接地电阻值。当用户需求时，应能查询是哪一支路产生接地毛病。

2电压督查要求

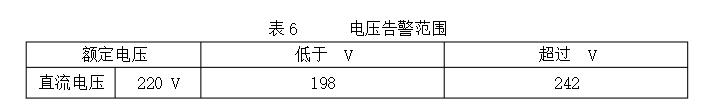

当产品的母线电,压超越表6时，满意以下要求:a)产品的电压督查应牢靠动作;

b）产品应发作声或光报警，并具有数字直读功用。

启航彩 3亮光报警要求

当用户需要时，产品可设置完善的亮光信号设备和相应的实验按钮。

启航彩 4 毛病报警要求

当沟通电源失压（包括断相）或充电设备毛病时，产品应能可靠宣布报警信号。5电池温度监测

产品作业时应能丈量电池的环境温度。6.6 根据需要的其它功用

6.1遥信功用

启航彩 直流电源设备应能宣布欠电压、过电压、体系接地、沟通电源电压的缺相和中止、直流电源设备中主要组成部分的作业状况及毛病状况的信号，经过遥信接口传输到监控体系。

6.2遥测功用

启航彩 监控体系应能经过遥测接口，丈量到直流电源设备运转时的沟通输入电压，母线的电压和电流，直流电源设备中备组成部分的电压、电流及体系的绝缘电阻。

6.3遥控功用

监控体系应能经过遥控接口，控制直流电源设备的开机、停机，充电设备的切换和所需的运转状况。

启航彩 6.4遥调功用

监控体系应能经过遥控接口，调整直流电源设备的浮充电压、均充电压和电池充电限流值，充电设备的切换和所需的运转状况。

6.5通讯规约

微机型的直流电源设备应具备满足用户要求的通讯规约,如 CDT、modbus 规约等。

启航彩 6.6 母线电压连续

直流屏充电设备在正常运转方式和毛病状况下，母线电压不允许出现中止现象。6.7直流电源设备充电运转过程特性

启航彩 直流电源设备充放电特性曲线参照下图所示。

启航彩 直流屏充放电特性示意图

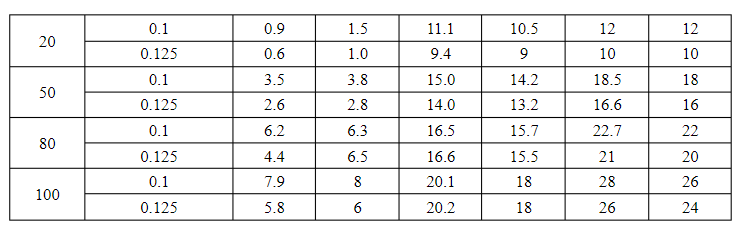

充放电时刻参数充放电时刻参数见表7。

表7不同放电容量定电流一定电压两阶段充电参数
