一、直流屏交流配电单元：

作业原理：两路动力电源，经过交流配电单元后，别离接空气开关QF1 、QF2，空气开关的额定电流为63A 或32A（根据模块的配置类型、数量及用户的级差协作要求进行挑选）经空气开关后接入交流接触器，接触器经过机械联锁和电气互锁，防止两路动力电源一起输入，以保证交流供电的可靠作业。

二、直流屏整流单元：

a、由多个高频开关电源模块组成，模块并联作业，硬件自动均流，N+1冗余；

b、模块智能化规划,无需缓冲网络,模块支撑热插拨，扩容、维护方便；

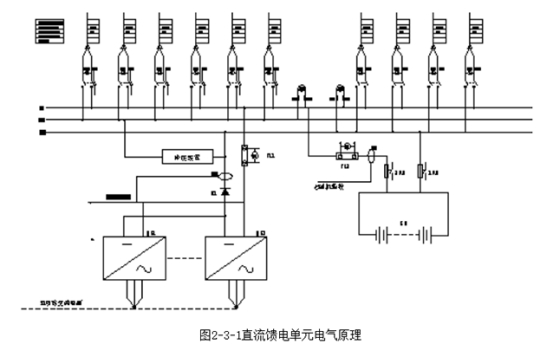

三、直流屏直流馈电单元

它包括直流馈电部分，降压硅链（降压单元）、绝缘监测和亮光信号部分以及直流电压、电流检测部分。用户可根据需求，活络挑选在输出端子排上供应一路亮光信号输出及一路绝缘监测信号输出；

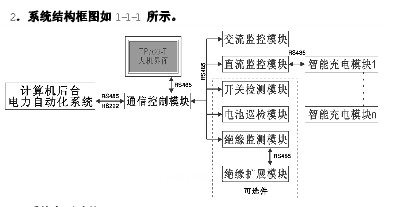

四、直流屏监控系统：

监控系统是直流电源系统的控制、处理中心，电源监控系统选用涣散测量和会合控制处理的集散模式，这种规划思维使系统组成、扩容便利、活络并可削减监控系统引进的缺点要素，智能监控系统，具有四遥功用（遥测、遥信、遥控、遥调）可使直流电源系统抵达少人值守或无人值守；

五、直流屏的蓄电池处理监控系统：

选用二级监控办法能对电池的端电压、充放电电流、电池温度及其它参数作实时在线监测，可精确地根据电池的充放电情况，预算电池容量的改动，还能在电池放电后按用户事先设置的条件自动转入限流均充情况，经过控制母线电压，来完毕电池的正常均充进程并可自动完毕电池的守时均充维护、均/浮充转化、电压温度补偿等作业，完成了全智能化，不需任何人工干预.

六、直流屏通讯电源单元(可选单元)：

通讯模块将直流电源母线电压经过DC/DC转化，获得48V直流电输出，作为通讯设备电源

七、直流屏逆变单元(可选单元)：

逆变模块将直流母线电压经过DC/AC转化,获得交流220V、50HZ的正弦波电源输出，作为UPS运用；

八、直流屏通讯规约：

a、通讯物理接口：RS-485，通讯间隔1000米（RS232可选）；

b、MODBUS协议（9600波特，8位数据，奇校验）；
