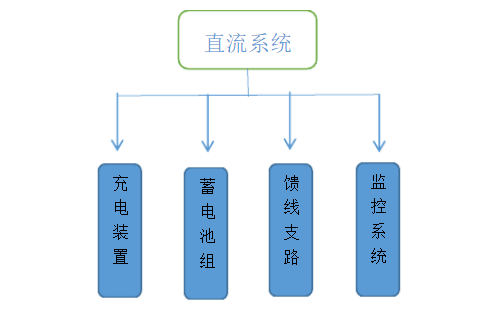

改造施工方案1、直流系统概述（1）直流系统的组成

65Ah直流充电系统改造施工方案1、直流系统概述（1）直流系统的组成充电装置：充电装置主要负责完成交流与直流之间的互相切换，同时包括对系统基础功能的实施，充电装置一般配备有过电流，过电压，欠电压，过热、短路等保护功能。蓄电池组：蓄电池组是变电站的动力来源，负责为电力系统的运行提供安全可靠地电能，蓄电池是一种可以多次重复使用的化学能源，通过将电池中储备的化学能转化为电能供给负荷，这是蓄电池的放电现象，以电能的形式释放完毕之后，蓄电池连接充电器接受直流电能，将接受的电能转化为化学能，这一过程称之为蓄电池的充电。馈线支路：馈线支路起到分配电流电源给各个支路，馈线开关为各支路提供保护作用。监控系统：监控系统是直流系统中最为重要的一部分，负责对直流系统内诸多不同单元以及蓄电池组的监测和控制工作，监控装置可以记录直流系统实时运行的参数，方便工作人员根据参数的变化对系统的运行情况作出判断与处理，监控系统属于全自动管理模块，可以对直流电源系统实行完全智能化的管理和控制，监控模块还可以对下级设备上报的各种信息进行实时显示，包括系统的采集数据、设置参数等，监控模块还有设置功能，实现监控模块或者上下级设备运行参数的设置。

（2）直流系统的作用     

 I、直流系统是给信号及远动装置、微机保护及自动装置、事故照明、断路器分合闸操作提供直流电源的可靠电源设备。直流系统是一个独立的电源，在外部交流电中断的情况下，由蓄电池组继续提供直流电源，保障系统设备的正常运行，如果直流系统出现故障问题，变电站（配电室）将失去系统继续正常运行的机会，失去直流电源供电的10KV断路器将无法自动跳闸，电源系统的瞬间短路，给配电室设备带来巨大隐患。     

 II、直流系统的用电负荷极为重要，对供电的可靠性要求很高，直流系统的可靠性是保证配电室安全运行的决定性条件之一。      

III、在系统发生故障，站用电中断的情况下，如果直流电源系统不能可靠地为工作设备提供直流工作电源，将会产生不可估计的损失。 

1.项目概况、作业现场及周边情况；已造成生产安全隐患，需及时进行维修。

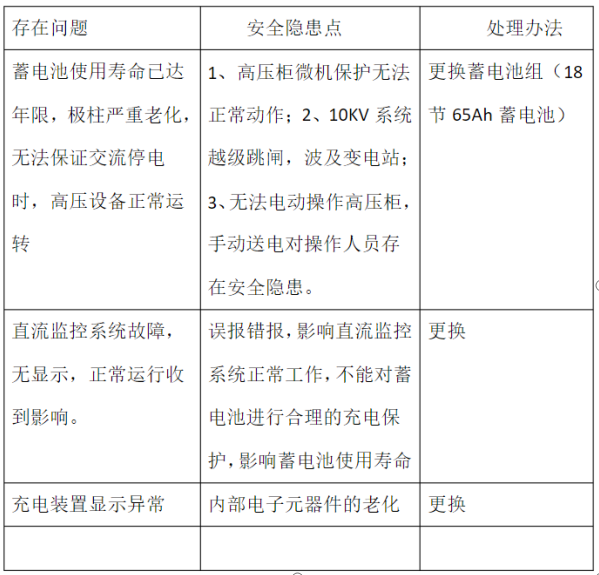

2.现配电室直流系统存在问题

针对上述存在问题，应及时对直流系统进行维护与改造，保证10KV设备的正常运行，防止误动作或越级跳闸，使问题扩大。
