直流屏作为一个常见设备，许多职工对其不是很了解，因此就几个直流屏常见的问题在此共享下。

一．直流屏的常见类型以及作用。

常见类型：厂家许多，类型许多，了解下，具体以常见供给说明书为准。

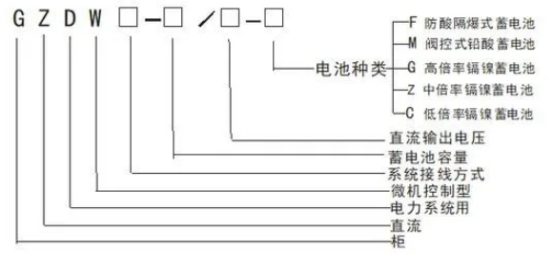

常见类型

作用：

直流屏是智能化直流电源产品（具有遥测、遥信、遥控）可实现无人值守，能满足正常运行和保障在事故状态下对继电保护、自动装置、高压断路器的分合闸、事故照明及计算机不间断电源等供给直流电源或在交流失电时，通过逆变装置供给交流电源。

（一般而言，放置于高压配电房，供给操作电源，特别是给综保供电，因为在高压进线柜没有合闸之前母线上是没电了，二次线路上就更没电了，当然也有在进线柜进线端配备PT的做法，可是交流电源没有直流电源安稳可靠。）

二．直流屏的容量。

AH (安时)是电量的单位。

电量Q=I*t。I就是电流，t就是时间。

毫安就是电流的单位，时就是小时，1安=1000毫安。

电量定义为电池的放电电流（安或毫安）与放电时间（小时）的乘积，如10安时表明能够1安电流持续供电10小时，或以10安电流持续供电1小时，等等。

总归,假如这个数字越大,里面贮存的电量就越多，能够用的时间就越长,充电的时间也会越长。

三．KM和HM的差异。

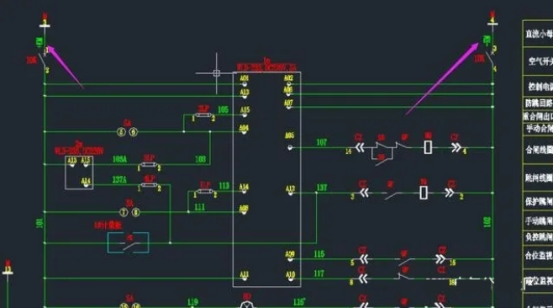

许多人看高压图纸，比方看中置柜的图纸的时分，就会有疑问，问为啥这个操作电源还要分两种乃至好几种，还有LN等等？

这儿是因为负载的不同所以挑选了不同的供电办法。

KM

HM

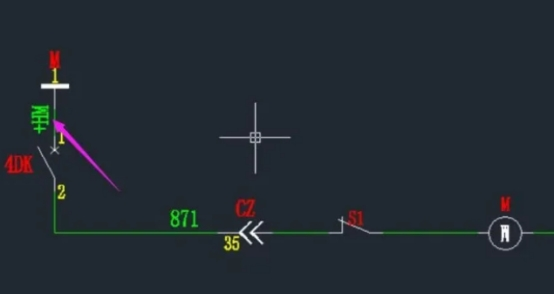

KM和HM都是直流屏供给的直流电源，HM一般单独供给应储能电机。

关于小母线，也是咱们比较猎奇或许难以理解的地方，这儿给咱们总结下，

高压柜顶小母线的根数和设计有很大联系，常用的有电压互感器、控母、合母、交流电源、信号小母线等等，

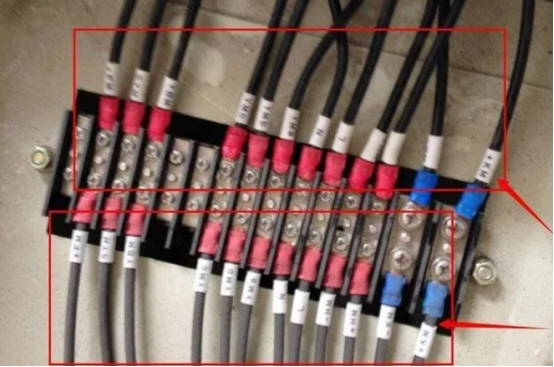

小母线

小母线分为直流小母线和交流小母线。

直流小母线电源取自直流屏，开关柜的合分闸控制和微机综保等重要电源均取自直流小母线，用直流的目的就是为了保护供电的可靠性，突发断电仍然能作业。

交流小母线主要为柜内照明和加热除湿供电，这部分电要求不高，所以用交流。

四．浮冲和均冲的差异。

1．浮充作业原理：当电池处于充溢状态时，充电器不会间断充电，仍会供给恒定的浮充电压与很小浮充电流供给电池，因为，一旦充电器间断充电，电池会天然地开释电能，所以运用浮充的办法，平衡这种天然放电，小型UPS通常选用浮充方式。

2．均充作业原理：以定电流和定时间的办法对电池充电，充电较快。在专业保护人员对电池保养时经常用的充电方式，这种方式还有利于激活电池的化学特性。

五．直流屏的作业原理。

（1）正常情况下，由充电单元对蓄电池进行充电，且一起向经常性负载（综保、智能控制等控制设备）供给直流电源。

（2）当控制负荷或许动力负荷需求较大的冲击电流（如断路器的分、合闸），由充电单元和蓄电池一起供给直流电源。

（3）当变电所等交流电源中止时，由蓄电池组单独供给直流电源。

许多人会纠结作业原理，其实也能够学习研讨，可是作为大多数的一个运用者来说，知道直流屏作用以及怎么运用等根本就行。
