1.直流屏的供电办法

1.1一组分路输出、二组分路输出分别共给同一台光传输通讯设备及交流通讯设备，确保了通讯设备两路直流电源独立供电办法。

1.2一组分路输出供应同一线路(维护一)光电转化设备，二组分路输出供应同一线路(维护二)光电转化设备，确保了两套维护设备分别由两组电源供电。

2直流屏存在的问题

上述供电办法满意了通讯设备牢靠供电要求。可是由于电力系统通讯的特殊性，变电站的通讯机房装有许多维护通道用的光电转化设备，采纳上述供电办法当有电源设备检修﹑蓄电池组充放电，电源设备缺点时，势必形成同一线路的两套维护有一套停用。

3.改善办法

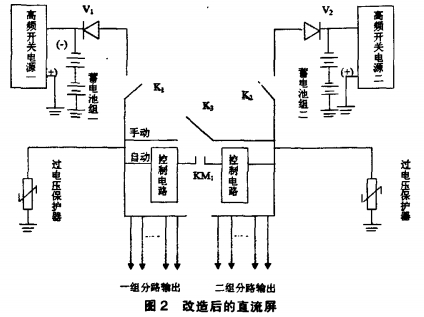

3.1原理图

针对上述问题咱们在直流配电屏前进行了如下改造:

改善后的直流屏添加刀闸K1、K2、K3，两个隔绝二极管V1、V2，直流接触器KM，及控制回路。这样能更好地控制电源的输人切换，便于维护。

3.2直流屏作业原理

当一组电源输入直流电压低于46V时，检测板检测到信号后(一组电源、二组电源差值，町调，设定为7V。)接通直流接触器KM，其接点将一组电源、二组电源母线端并联。由于一-组电源直流电位升高，其隔绝二极管V1作业在反向电压被堵塞，一组电源的分路输出经过KM经其隔绝二极管V2由二组电源供电，其一组电源电流表电流为零而二组电源的电流表电流为两路电流之和。

当二组电源输入直流电压低于46V时，作业原理同上。由一组电源供电。

改善后的直流屏两套输入电源在物理上完全隔绝，可以选用单电源供电办法，双电源独立供电办法，双电源主备用供电手动控制办法以及双电源主备用供电自动控制办法。

3.3改善后技能功能

1)额外电压:48V 输人二路200A，一主一备。有人工或自动并机。

2)额外输出容量:200A

输出分路:主用断路器分路10A20路。

备用断路器分路10A 20路。

3)每个输出分路断路器跳闸将宣告声光告警。

4)当每一路输入电压低于46V时自动并机供电，使该路母线不停电。

5)主备用输入接有防雷模块。

6)二极管V1、V2作业电流400A，反向耐压400V。

7)直流接触器KM，作业电流200A。

在下列条件下可连续运用

1)海拔不逾越1000m。

2)周围介质温度为5~40℃，相对湿度不逾越80%。

3)无属蚀性，爆炸性和损坏绝缘的气体及导电尘土的当地。

4)没有轰动和波动，且垂直歪斜不逾越5%。

3.4改善后直流屏的长处

1)两路电源之间肯定独立作业。

2)两路电源之间可以手动、自动切换，有利于通讯人员进行维护。

3)在运行状态下，可以确保一主-备，满足无人值班站要求。

4)由于选用二极管隔绝办法，一组电源缺点在电气上不影响另一组电源作业。
