直流屏在广播电视的供配电体系中的重要性

启航彩 本文首要分析于直流屏在广播电视供配电体系中的重要性，并对其日常检修维护方法做简要总结安稳直流屏运转效果。

广播电视的体系运转过程中，对信号传输的继续性要求很高，相应的也给供配电体系运转安稳提出极高要求。受复杂因素的影响，以往广电工作中常出现的断电而引发传播中止问题，因此毛病的扫除必须在夜间进行。用直流屏电源在产生以上问题后仍可对广电体系正常供电，确保信号传输活动继续性。

直流屏在广播电视供配电体系中的重要性

启航彩 直流屏结构特点

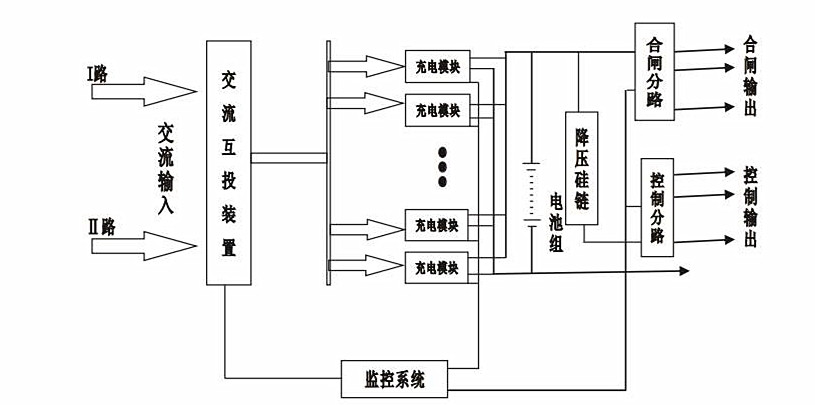

常规直流屏首要由沟通配电模块、充电模块、配电监控模块、降压硅链等零件构成。如图1为典型的直流屏结构体系。

1 直流屏的结构体系

其间，沟通配电模块从低压配电柜处接入市电，使用双电源自动切换开关完结主、备用电源之间的切换后向充电模块供给沟通电。广播电视供配电体系直流屏中的充电模块一般由多个充电模块并联组成，通过降压、整流，将220V市电转化成体系预设幅值的直流电压，具体幅值可根据供配电体系特色灵敏选择。

配电监控模块的构成相对复杂些，由监控单元或监控电路构成，在体系内添加监控模块，可实时收集母线体系绝缘性以及电池温度、电压、电流等信号，了解直流屏的运转状况[1]。监控单元作为该模块首要中心，收集到的悉数信号均需于此完结处理核算及剖析，结合剖析成果得出指令反应，便利对体系运转状况参数做针对的调整。此外监控模块还供给人机的交互功用，合作液晶触摸屏，办理人员可直接展开信息调取或参数设置。

降压硅链的首要作用为操控母线体系链路电压。

2直流屏运转原理

直流屏运转进程简化为充放电的循环。当蓄电池电量充足时处于浮充状况，由充电模块向开关柜操控母线体系跟合闸母线体系等设备供给小电流。若产生断电现象，封闭充电模块，由蓄电池向负载供给电能，确保断电后，高压开关柜等设备仍可正常运转一段时间，为毛病扫除争取最大的时间差，防止出现传播信号中止的情况。当电路康复正常充电模块则重新启动，向母线体系等设备持续供给小电流，并对蓄电池充电，充溢后切换成浮充状况。

因电网供电中止或供配电体系毛病而产生断电后，直流屏仍可供给安稳的电源，并将有关毛病信息传输至中央操控中心，并进行声光报警，提示办理人员第一时间重视毛病信息以便在最短时间内进行毛病检修，康复体系的正常供电。
