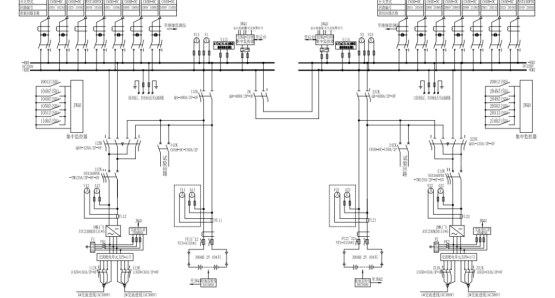

在220千伏变电站和紧张的110千伏变电站中， 站用直流屏系统一般接收两电两充（两组蓄电池配两套充电机）的建设。当对两电两充直流屏系统蓄电池组举行查对性充放电实验或许举行大修时，往往需要将一套蓄电池组和充电机退出工作，由另一套蓄电池组和充电机带全站负荷，待作业结束后再恢复，此过程称为倒闸操作。

在直流屏系统倒闸操作过程中，操作人员除了严厉依照倒闸操作票举行操作外，还应了解直流屏系统倒闸操作相关安全注意事端，并采纳须要的安全措施，避免出现直流屏系统短路、失压及人身触电等事端。

倒闸前安全注意事端

1. 检查两套直流屏系统无报警信号。

若倒闸前其间一段直流母线存在接地缺点。将两段直流母线并排后，另一段正常直流母线也会接地，不利于直流屏系统正常工作。若倒闸前两段直流母线均存在接地缺点，将两段直流母线并排后将发生两点接地，或许导致维护误动或许拒动，影响电网正常工作。因而，倒闸前必须供认两套直流屏系统均无反常。

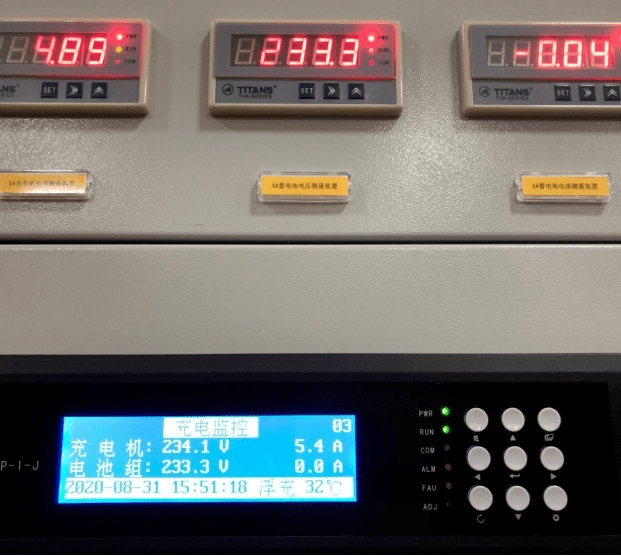

2. 检查两组蓄电池组均在浮充电情况。

若倒闸前一组蓄电池处于浮充电情况，另一组处于均充电情况。将两段直流母线并排后，浮充电侧充电机因为电压低而闭锁输出，均充侧充电机遇瞬间承受两段直流母线负荷以及两组蓄电池的充电负荷，影响均充侧充电机使用寿命。因而，倒闸前必须供认两组蓄电池组均在浮充电情况。

3. 检查两套直流屏系统各自的两路沟通输入电压正常，且沟通输入切换设备能正常动作。

若沟通输入切换设备无法正常切换，当退出蓄电池进程时，或许因站用沟通电源母线失压而构成直流屏系统失压。

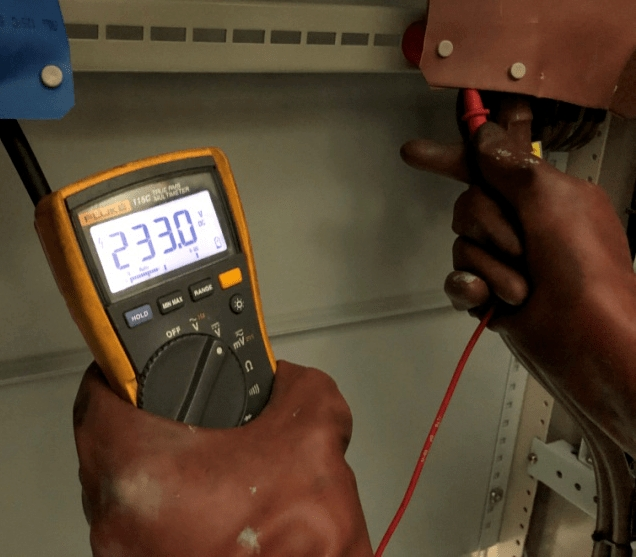

4. 检查两套直流屏系统直流母线压差小于规定值，在本例中为2V。

若倒闸前将两段直流母线压差过大，将两段直流母线并排后，电压低侧充电机因为电压低而闭锁输出，电压高侧充电机和蓄电池会承受两段直流母线负荷以及压差过大带来的瞬时冲击电流，严峻时或许会构成充电机过流维护乃至损坏。

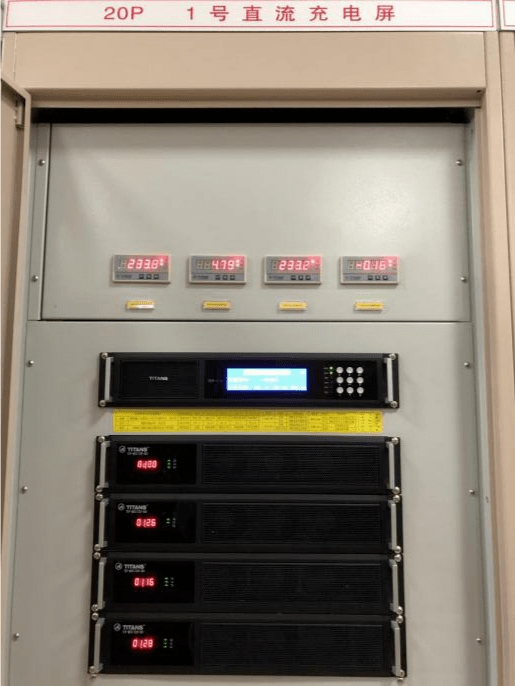

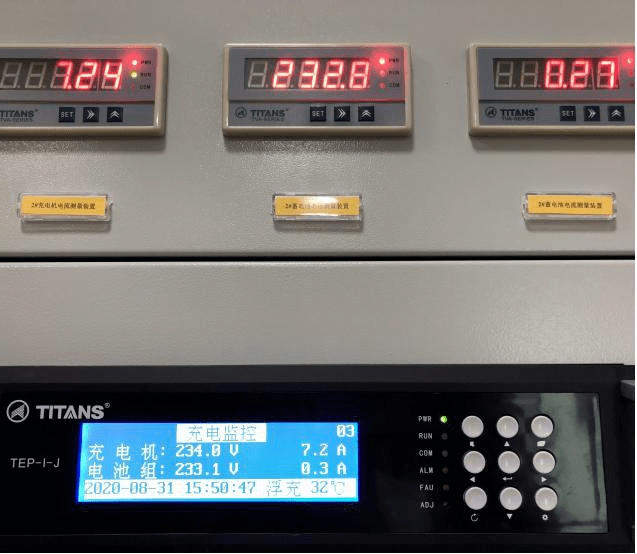

1#直流屏系统馈线屏电压实测

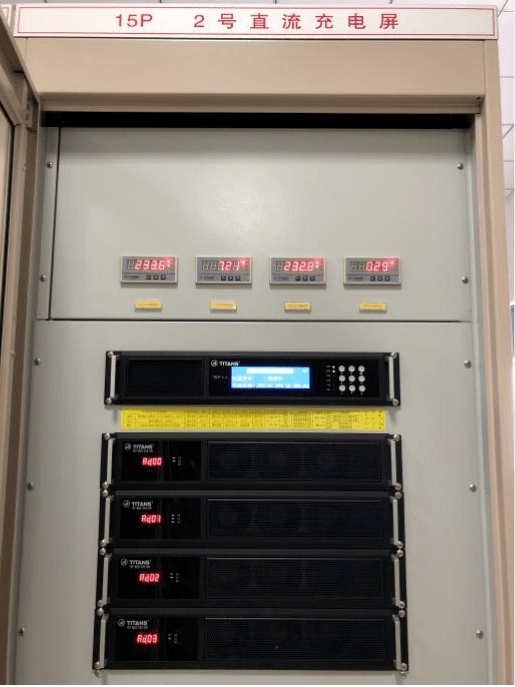

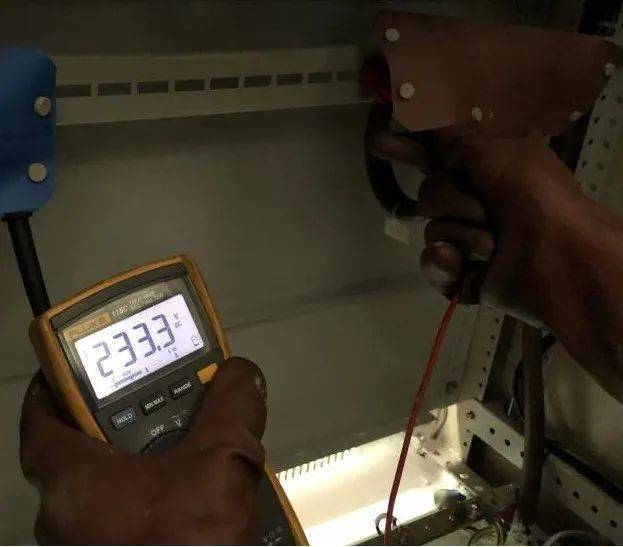

2#直流屏系统馈线屏电压实测

两段直流屏母线转并排工作安全注意事项

1. 操作直流屏系统联络开关时动作要快速、连贯。

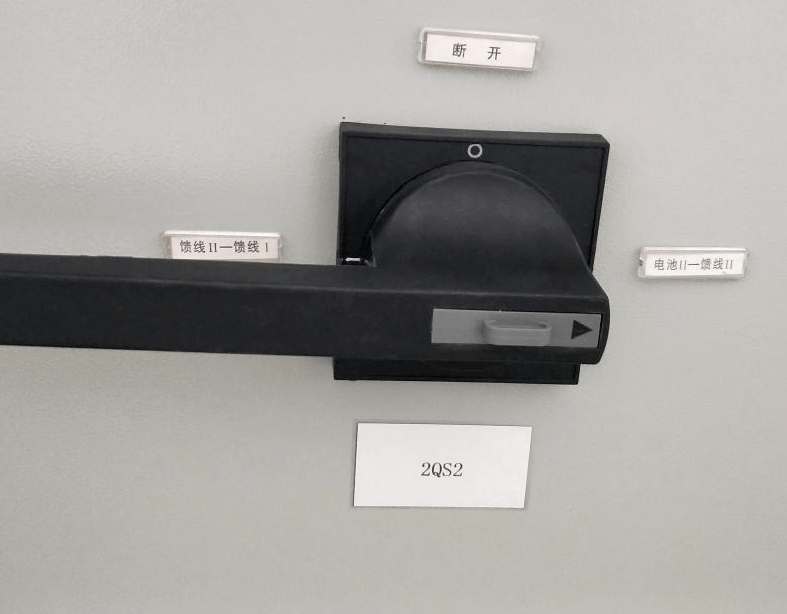

若直流屏系统采用双母联开关接线方法，操作直流屏系统联络开关时动作要快速、连贯，削减直流母线脱离蓄电池组的时刻。双母联开关包含“电池I-馈线I”(电池II-馈线II)、“断开”、“馈线I-馈线II”(“馈线II-馈线I”)三个方位。操作人员需将母联开关先由“电池I-馈线I”(电池II-馈线II)方位切换至“断开”方位，再由“断开”方位切换至“馈线I-馈线II”(“馈线II-馈线I”)方位。当母联开关处于“断开”方位时，该段直流母线脱离蓄电池组，仅由充电机供电，若此时充电机缺点或许失掉交流电源，该段直流母线将失压。

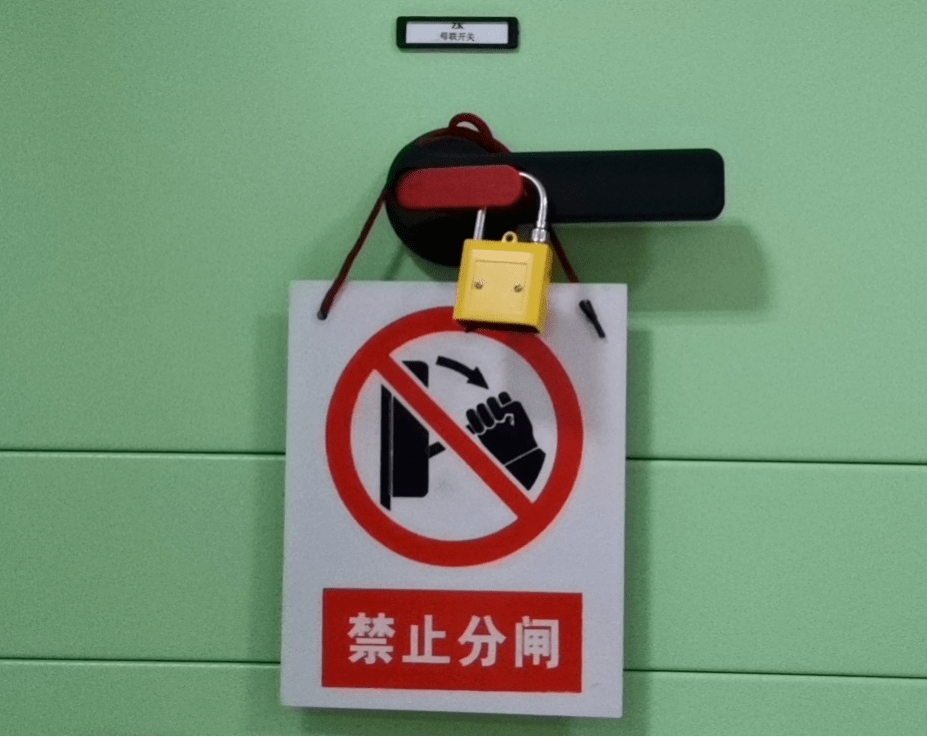

2. 两段母线并排后，在合上的母联开关把手上挂“制止分闸！”标示牌，并在把手操作杆上加挂机械锁。

在合上的母联开关把手上采纳“双保险”：挂标示牌、加挂机械锁，避免人员误操作构成直流屏系统失压。

3. 两段母线并排后，若两套直流屏系统绝缘监测设备均为平衡桥式，需将其间一个绝缘监测设备关机并撤除平衡电阻的接地线。撤除的接地线做好绝缘包扎处理。

平衡桥式绝缘监测设备并联后会误发直流接地缺点信号。因而，有必要将其间一个绝缘监测设备关机并撤除平衡电阻的接地线。

四、退出充电机及蓄电池组安全注意事项

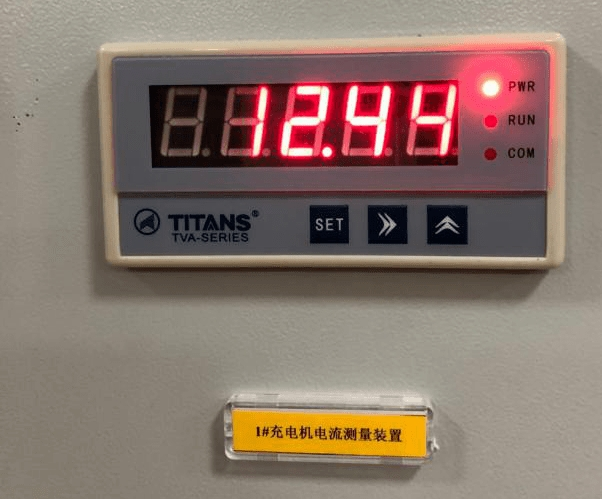

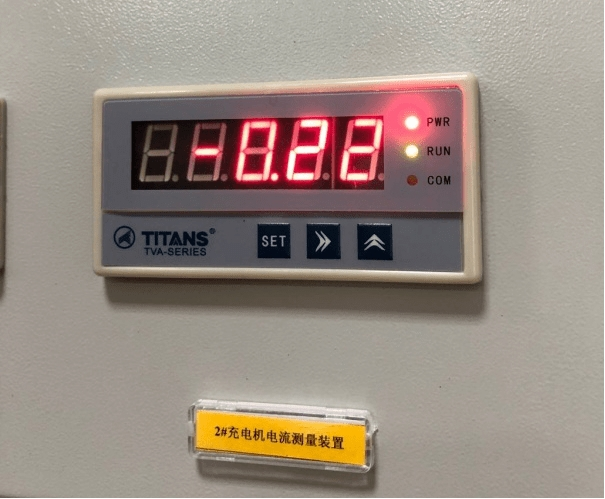

1. 将一套充电机退出工作后，需查询两套充电机输出电流表或用钳形电流表丈量，供认该段直流母线负荷已悉数转移至另一套直流屏系统。

退出充电机后供认该充电机无电流，且另一套充电机带全站负荷，避免母联开关没合到位的情况下退出充电机及蓄电池组后构成直流屏系统失压。

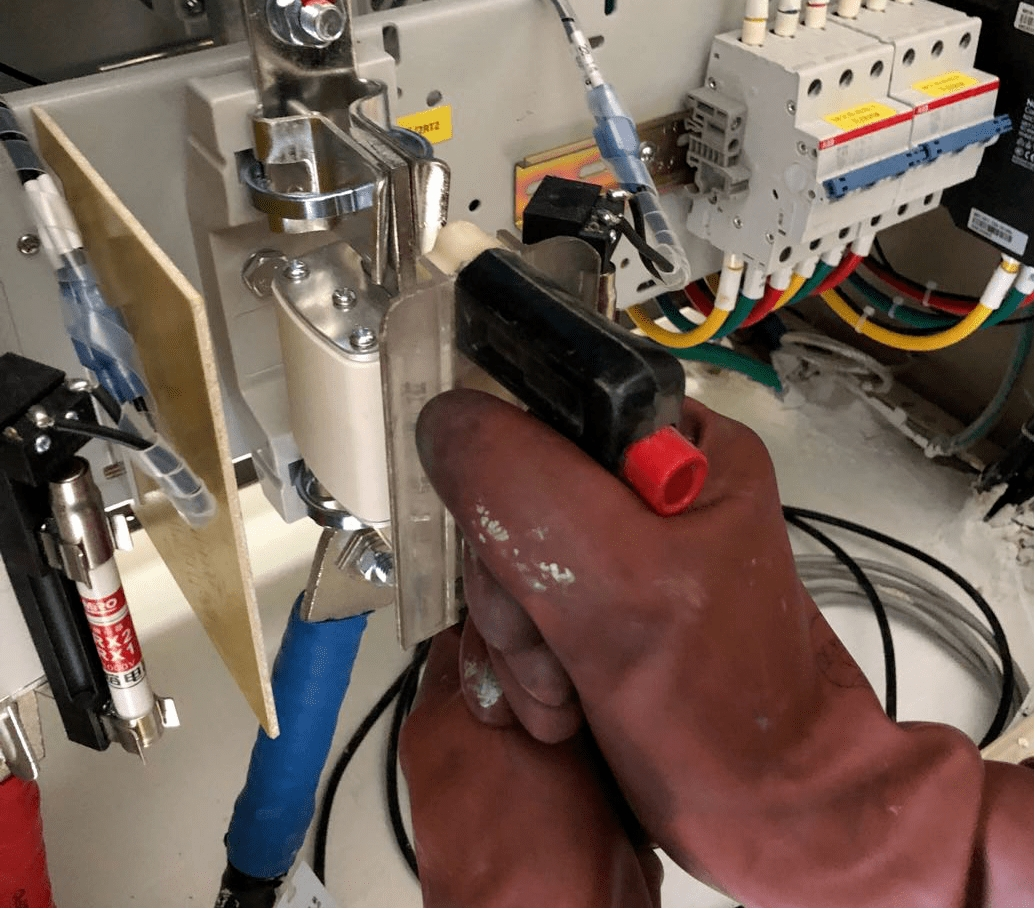

2. 取蓄电池组保险时，应戴绝缘手套，并站在绝缘垫上。

此措施是为了避免取蓄电池组保险时发生人身触电事端。

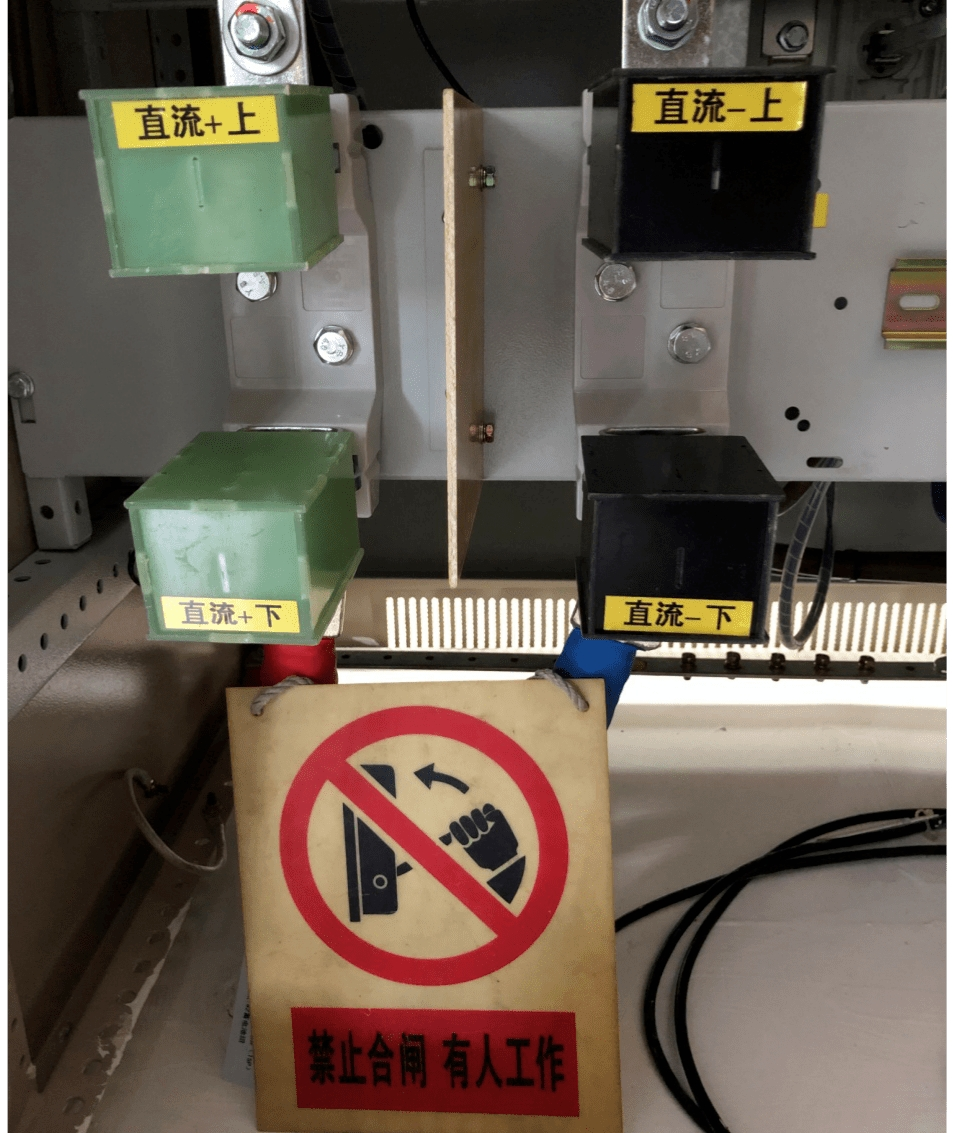

3. 取下蓄电池组保险后，在蓄电池保险的底座正极上下两端、负极上下两端别离套上大小适宜的绝缘盒，并在绝缘盒上别离挂“制止合闸，有人作业！”标示牌。

在蓄电池保险的底座上套绝缘盒是为了避免发生蓄电池正负极短路、人身触电事端。挂标示牌是避免误操作构成人身触电事端。

五、恢复充电机及蓄电池组安全注意事项

1. 合上蓄电池组保险时，应戴绝缘手套，并站在绝缘垫上，避免发生人身触电事端。

此措施是为了避免取蓄电池组保险时发生人身触电事端。

2. 恢复充电机后，通过查询两套充电机输出电流表并用钳形电流表测量，承认两套充电机均有输出。

关于双母联开关直流屏系统，若有一套充电机无输出，在切换母联开关时将构成该套直流屏系统失压。因而，恢复充电机后有必要承认两套充电机均有输出。

六、将两段直流母线转摆放工作安全注意事项

1. 将两段直流母线摆放工作时，要承认两套直流屏系统充电机均有直流电压输出，操作直流屏系统联络开关时动作要快速、衔接。

若直流屏系统采纳双母联开关接线方法，操作直流屏系统联络开关时动作要快速、衔接，减少直流母线脱离蓄电池组的时刻，避免因充电机缺点或许失掉交流电源构成直丢掉压。

2. 两段母线摆放后，需将拆除的绝缘监测设备平衡电阻接地线恢复，并将绝缘监测设备开机。

两段母线摆放后，恢复绝缘设备以确保两套直流屏系统均有绝缘监测设备的监视。

七、倒闸后安全注意事项

1.检查两套直流屏系统恢复正常工作情况。

2.检查1#、2#直流屏系统充电机输出电压、电流，馈线电压、电流，蓄电池组电压、电流。
