一、直流屏概述

直流屏适用于发电厂、各类变电站以及其它运用直流设备的用户(如石化、矿山、铁路等)，直流屏能安稳的为信号设备、保护、主动设备、事故照明及断路器分、合闸操作提供直流电源，并在外部沟通电中断的情况下，确保由后备电源的蓄电池能持续提供直流电源的重要设备。特别适用于无人值守变电站，是50万伏以下变电站理想的直流屏电源体系。

触摸屏式直流屏是选用了当今直流屏范畴最先进的高频开关电源与触摸屏相组合的充放电方法，结合本公司多年研发的一套体系软件而构成的新一代无人职守直流电源产品。它的各部分元件都选用了现在国内外最合适、高安稳的器材。同传统直流屏相比，它的显现操作单元装备了触摸屏，选用人机对话方法可直观操作;选用对直流屏各组成单元实时扫描实现全面监测和闭环操控;它功率输出单元装备了高频开关电源和选用冗余装备，可将沟通电源安稳地转变成高品质的直流电源;它的电池选用了高性能免保护的电池。

启航彩

二、特色

1.一体化的设计，标准化产品，模块化结构，数字化操控，图象化显现。

2.沟通输入主动切换，设置防雷保护，沟通异常主动报警。

3.数字化高频开关电源模块，热插拔结构，n+1/n+2冗余装备，具有手/主动操控2种方

式。

4.触摸屏中心监控，对体系充、放电全过程主动跟踪，在线检测单体电池电压，各馈

线绝缘状况，数字操控高频模块，彻底按电池特性曲线进行充电，具有温度主动补偿

功用。

5.大屏幕主动显现各单元实时状况及数据，屏幕轻触操作修正运行参数及均浮充状况

切换。

6.中心监控设备毛病时，高频模块当即处于默许参数运行状况，避免体系崩溃。

7.20-1200Ah容积完全，能满足各种需求。

8.运用断路器及空气开关短延时性，解决保护电器协调性。

9.选用C型材加强型结构组成全新外形结构，防护等级满足IP30规则要求。

10.有RS232/RS485物理通讯口，通讯协议有标准界说、出厂界说、用户可改界说三种可

选，人机对话友好根据设置参数主动告警，大容量告警信息记录，具有时钟打印功用。

三、运用条件

3.1海拔高度:2000米以下;

3.2湿度:日平均<95%;月平均<95%;

3.3温度:-20C-+50C;

3.4本直流屏体系供室内场所运用，且通风杰出，运行地址无导电或爆炸尘埃，腐蚀金属和

破坏绝缘等级的气体和蒸汽;.

3.5装置地址无剧烈的震动和冲击，垂直倾斜度偏离基准方位--方向都不过5°。

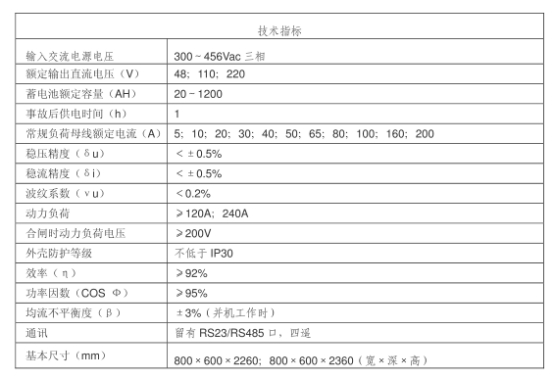

四、直流屏的技术标准
