第一种操作电源计划：启航彩PT降压作为沟通操作电源

启航彩

经过PT柜降压为沟通220V为高压柜等配电设备供给操作、操控、保护、信号等回路所需的电源，这种计划会出现在运维、造价等较为严峻的小型10KV配电室设计中。这种操作电源计划优势在于占用空间小、施行简单、易于安装、经济实用、维护费用低，但操控电源输出不稳定、牢靠性不高。下面我们可以根据实践使用进行分析。

事例：某建材厂变压器产生低压绕组内部线圈短路时，高压进、出线柜由于选用PT柜降压的方式作为操作电源，保护装置无法正确动作，形成毛病越级跳闸。

启航彩

分析：这种操作电源计划最大的安全危险在于当设备产生短路毛病时，PT柜一次侧电压敏捷降低，PT二次侧产生的电压也将很难满意作业要求，以及PT柜本身产生毛病或PT一、二次保险产生熔断时，这将会形成设备彻底失掉操控电源，高压设备及机电保护装置将无法发动。别的还有一个危险是没有滤波设计，若操作电源谐波过多，供给电压质量不高时，搅扰保护装置灵敏芯片正常作业，易形成保护装置误动作，在电网波动较大的极点状况，乃至可能形成保护装置、操控回路的烧毁。不能供给通讯接口，无法实时长途监控，不能满意配网自动化智能化要求。 总述：在配网设备，趋于智能、牢靠、安全而言，传统以PT柜降压为沟通操作电源计划的已严峻不能契合未来配网开展需求，选用此计划更应三思而慎重。

第二种操作电源计划：

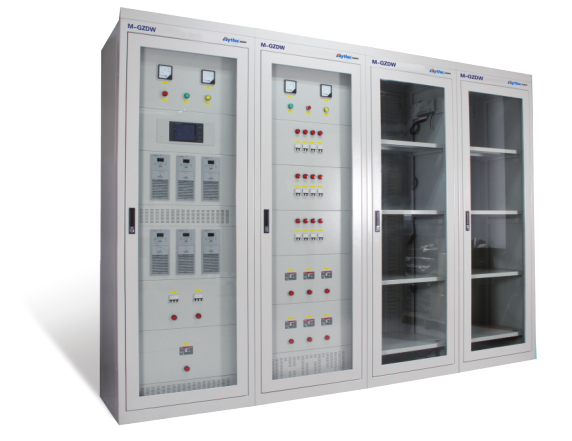

直流屏

直流屏作为发电站、变电站、水电站等最为可靠的操作电源，通过市场的历练，已经有了严厉的技术标准和要求，成为成熟的直流操作电源产品。功用完全，带有RS485、TX232通讯接口，可实时远程监控。但是直流屏关于运转环境要求较高、空间占用大等这些要素都约束了直流屏在部分配网电源中推广应用。直流屏作为操作电源可靠性高，但关于中小用户而言，受限于造价和保护本钱，小型配电室选用直流屏作为操作电源。直流屏工作环境一般在启航彩-10摄氏度~40摄氏度，配网体系中分布最为广泛室外设备的环境适应性高，环境温度无法确保的情况拥有很高的适应性，唯独需要注意蓄电池损坏，容量下降，寿命缩短等现象，就算如此直流屏在配网体系中应用广泛。
