启航彩 在变配电运行中，直流屏是配电室及变电站不可缺少的电力设备，在电力系统的稳定运行和供电上占有很大的作用。直流屏是直流电源操作系统的简称。通用名为智能免维护直流电源屏，简称直流屏。

启航彩 一，直流屏的方便应用。

直流屏是一种全新的数字化控制、保护、管理、测量的新型直流系统。监控主机部分高度集成化，内含绝缘监察、电池巡检、接地选线、电池活化、硅链稳压、微机中央信号等功能。

启航彩 直流屏系统为远程检测和控制提供了强大的功能，并具有遥控、遥调、遥测、遥信功能和远程通讯接口。通过远程通讯接口可在远方获得直流电源系统的运行参数，还可通过该接口设定和修改运行状态及定值，满足电力自动化和电力系统无人值守变电站的要求。

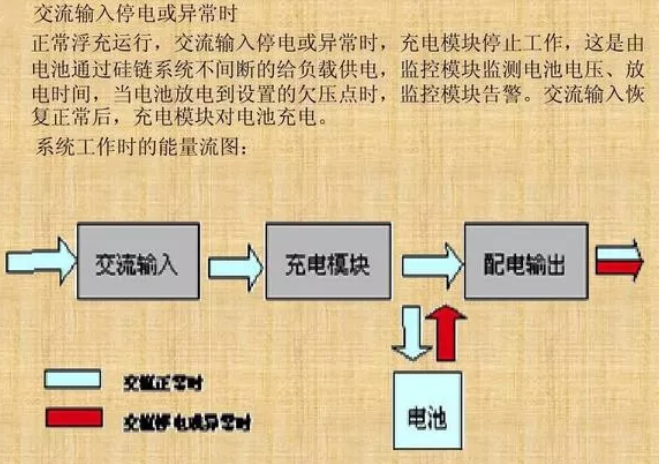

二，直流屏的组成和工作原理：

1，正常情况下，由充电单元对蓄电池进行充电的同时并向经常性负载(继电保护装置、控制设备等)提供直流电源；

2，当控制负荷或动力负荷需较大的冲击电流(如断路器的分、合闸)时，由充电单元和蓄电池共同提供直流电源； 3，当变电所交流中断时，由蓄电池组单独提供直流电源。

三，直流屏有效地保障着电力设备的运行稳定，但是当直流屏出现问题的时候，我们需要立马进行检修和维护，其中直流屏接地故障是直流屏故障中出现频率最高的，也是经常容易发生的故障。

直流屏接地故障现象及故障处理方法。

一:接地现象：

直流系统是绝缘系统，正常时，正、负极对地绝缘电阻相等，正、负极对地电压平衡。发生一点接地时，正、负极对地电压发生变化，接地极对地电压降低，非接地极电压升高，也就是说，正极接地时，负极对地电压升高（绝对值），负极接地时，正极对地电压升高。如220直流系统，正常工作时，正极对地电压+110V，负极对地电压-110V，负极接地后，正极对地电压变为220V。

二:查找方法：

直流回路支路多、分布广，接地点不好查，相对有效的方法是拉路试探法。即分别对每路空气开关或熔断器拉闸停电，若停电后直流接地现象消失，说明接地点位于本空气开关控制的下级回路中；若现象继续存在，说明下级回路没有接地。通过拉路寻找，可将接地点限定在某个空开控制的直流回路中，再通过解开电缆芯，将接地点限定在室内或室外部分；再通过拔出插件，可将接地点限定在插件内和插件外。

经过层层分解、一段段排除，最终可将接地点定位于一段简单回路中，再用摇表对回路中的每根接线摇测绝缘，把接地点进一步限定在几根导线或几颗端子上，通过仔细观察，反复触摸，接地点终会“原形毕露”的。

三:查找步骤：

直流系统中的空气开关或熔断器是分层分级配置的，一般由总路空开、分路空开串联而成，两级空气开关将直流回路分成了三段。两级空气开关分别是直流屏总路空气开关和各设备分路空气开关，三段回路分别是直流母线及其引出线回路、总路空开馈出的电缆和桥接母线回路、分路空开馈出的保护、控制、监视、储能回路。其中，第三段回路数量最多、接线最复杂、接地几率最高，几乎所有的直流接地都出现在这一段。

要想尽快找到接地点所属空开，接地的确切位置和确切原因，就必须对三段回路的构成、作用和现场具体位置十分熟悉，所以查找直流接地的第一步就是熟悉现场直流系统接线。只有熟悉了接线，心中有了数，才能在拉路寻找时不漏拉、不错拉、不重复拉。

举例：如果拉开某支路路空气开关后，接地极母线对地电压立刻升高到110V左右，则接地点就位于该空开控制的下级回路之中。

四，补充的一些常见的直流屏接地故障原因。

1.由下雨天气引起的接地。在大雨天气，雨水飘入未密封严实的户外二次接线盒，使接线桩头和外壳导通起来，引起接地。例如瓦斯继电器不装防雨罩，雨水渗入接线盒，当积水淹没接线柱时，就会发生直流接地和误跳闸。在持续的小雨天气（如梅雨天），潮湿的空气会使户外电缆芯破损处或者黑胶布包扎处，绝缘大大降低，从而引发直流接地。

2.由小动物破坏引起的接地。当二次接线盒（箱）密封不好时，蜜蜂会钻进盒里筑巢，巢穴将接线端子和外壳连接起来时，就引发直流接地。电缆外皮被老鼠咬破时，也容易引起直流接地。

3.由挤压磨损引起的接地。当二次线与转动部件（如经常开关的开关柜柜门）靠在一起时，二次线绝缘皮容易受到转动部件的磨损，当其磨破时，便造成直流接地。

4.接线松动脱落引起接地。接在断路器机构箱端子排的二次线（如10kV开关机构箱内的二次线），若螺丝未紧固，则在断路器多次跳合时接线头容易从端子中滑出，搭在铁件上引起接地。

6.误接线引起接地。在二次接线中，电缆芯的一头接在端子上运行，另一头被误认为是备用芯或者不带电而让其裸露在铁件上，引起接地。在拆除电缆芯时，误认为电缆芯从端子排上解下来就不带电，从而不做任何绝缘包扎，当解下的电缆芯对侧还在运行时，本侧电缆芯一旦接触铁件就引发接地。

7.插件内元件损坏引起接地。为抗干扰，插件电路设计中通常在正负极和地之间并联抗干扰电容，该电容击穿时引起直流接地。
