1直流屏体系介绍

微机监控高频开关直流电源屏体系选用阀控式

密封铅酸蓄电池作为不停电电源体系主要由以下部分组成：

交流输入、充电模块、电池体系、降压体系、直流输出(合闸母线输出和操控母线输出)、监控体系(参数采测、运转监控、报警输出)、辅佐模块。

直流屏体系的规范结构供给了最高的牢靠性和对输出的维护。其供电线路选用充电模块N．H并联运转方式，输入的启航彩交流主电源与备电源互锁衔接，经充电模块后，对电池进行恒压限流充电，同时经硅堆电压调节器衔接到操控母线上。充电模块输出电压是合闸母线和电池同享的。

启航彩 电池与合闸母线是永久衔接的。在正常作业条件下，它从主电源上获取电能进行充电。当输入电源毛病时电池经硅堆电压调节器可向操控母线负荷供给不间断供电。当主电源恢复正常供电后，体系自动回到初始状况。

2直流屏的特色

(1)操作简略，现场不需要维护调整，可实现无人值守。

(2)功能强大的监控单元。

(3)监控单元带有RS232、RS485两种长途监控接13，方便用户长途监控。

(4)显示操作单元有两种人机界面可供选择：触摸屏显示和液晶显示。

(5)充电单元选用高频开关电源模块，模块装备选用N+1冗余设计。

(6)充电模块硬件自主均流，确保体系的牢靠运转。

(7)调压单元选用硅堆调压，功能牢靠。

(8)电池装备可选各种进口(国产)阀控式密封铅酸蓄电池。

(9) 输入、输出单元选用进口断路器，确保体系功能。

3直流屏的主要技术参数

输入电压：3"380V(交流)

输入电压波动范围：4-15％

稳压精度：：tO．5％

稳流精度：4-1．O％

纹波系数：．05％

转换效率：≥90％

均流不平衡度：4-3．o％

谐波电流含有率：<30％

控母输出过压维护：242V+2V

控母输出欠压维护：198V+2V

合母输出过压维护：270V4-2V

合母输出欠压维护：198V4-2V

绝缘强度：工频电压2l：Ⅵ『min

绝缘电阻：≥100M11

噪音：<50dB

作业环境温度：+20℃适宜

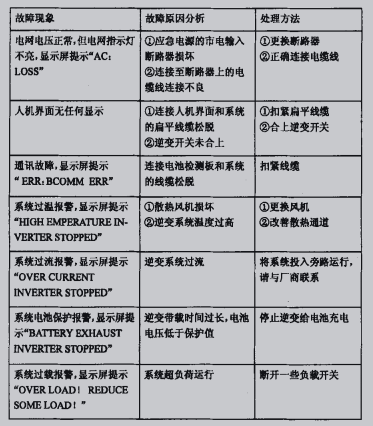

4直流屏的常见问题及处理
