启航彩 1直流屏的标准规范

本体系中直流屏的制作、查验、包装和运输应契合中国国家规范(GB)、电力行业规范及国际电工委员会规范（IEC)。这些规范、规范均应是最新有效版本。

规范行业JB/T5777.4-2000电力体系直流屏电源设备通用技能条件及安全要求。国标GB/T 19826-2005电力工程直流电源设备通用技能条件及安全要求。

2直流屏技能参数

2.1输入额外电压及频率

三相电压:380V±10%、50Hz±2%，实际输入304V~456V也能作业。2.2输出直流额外电压

220v，可输出在190v到300v之间。2.3充电设备输出直流额外电流

30A，过载才能1.05倍。2.4电池额外容量

100Aho

2.2设备负载等级

负载等级为一级(即接连输出额外电流)。2.6稳流精度

在沟通输入电压为额外电压±10%时，输出电流整定为20%~100%额外值，充电电压在规则的电,压改变范围内，充电设备的稳流精度应契合±1.0%。

2.3直流屏稳压精度

在沟通输入电压为额外电压±10%时，负载电流在(~100%额外值下，备类型充电设备在不同运转方法下所规则的电压调理范围内其输出电压的稳压精度应契合±0.5%。

2.4纹波系数

在稳压状态下，输入电压为额外电压及额外电压±10%，负载电流在0~100%额外值范围内改变时，当充电设备的负载为纯电阻负载时，其输出电压沟通分量有效值与直流输出电压的平均值之比不应超过±1%。

3产品外形尺度

直流屏的柜体外形尺度(柜体外形尺度是指柜体结构尺度)（不包括眉头高度60mm)。2200mm × 80Omm×600mm(高×宽×深)。

1结构应选用能承受产品机械、电和热应力的资料制成，确保机械强度。面板上较大的开孔或接连开孔应有补强办法，大型操作元件的装置应有加强办法。

2直流电源设备中屏、柜式的产品结构外形尺度公役应契合下列规则:

高度为500mm~160Omm时，±1. 5mm s

高度为1600mm~2200mm时，±2.Omm ;高度大于2200mm时，±2.5mm ;

宽度尺度公役为°2.omm;

深度尺度公役为±1.5mm;台的尺度公役暂不作规则。

3屏的形状公役应契合下列规则。

4面板的平面度公役为:1000: 3mm。

5垂直度公役应契合下列规则:

前后方向为: 1000 :3mm，但不大于6mm;左右方向为: 1000:3mm，但不大于3mmo

6直流屏面板开孔的方位度公役为 1.5mm，孔的尺度公役应满意元器件的装置要求。3.7直流电源设备结构应考虑如下根本办法:

a)地脚装置孔与拼屏孔;

b)）便于产品运输的起吊设备;

c）安全接地设备并确保保护电路的接连性，接地衔接处应有防锈、防污染的办法，接地处应有明显的标记。

其它要求

1结构组装后应整洁、美观，备焊口应无裂纹、烧穿、咬边、气孔、夹渣等缺点，并应及时铲除焊渣。

2紧固联接应结实、牢靠，一切紧固件均应具有防腐蚀镀层或涂层.紧固联接有必要采取防松办法，对于既作衔接，又作导电用的零件（构成保护电路的衔接件在外)，有必要选用钢质资料。

3 结构备结合处及门的缝隙应匀称，门的敞开、关闭应灵活自如，锁紧牢靠。门的敞开角度应不小于90°，如用户提出要求应加装限位组织。

4直流电源设备结构在依据用户需求加装照明时,应使灯泡能安全替换。而不中断设备的正常运转。

5屏、柜或台的翻起角度应不小于45°，翻板翻起后应有定位组织，以便进行保护检修，翻板结构设计应考虑尽量缩小元件的装置禁区。

6对电流、电压测量回路，应具有在作业情况下互换和查验的设备（如试验接线座或试验端子)。

9蓄电池屏（柜)

直流屏或柜中使用的蓄电池组可以独自安放于一个或几个屏（柜)内，也可放置于直流馈线屏（柜）的下部，选用阶梯式、堆积式等安置方法，蓄电池组亦可外放于其它室内成架式排列，蓄电池之间距离不小于2mm,不管选用何种方法都应确保蓄电池组的绝缘功能，对需求调查液面的蓄电池应便于调查液面、保护与检修。

10直流屏外表涂复层与体系模拟图要求

10.1直流电源设备一切应涂复的外表在涂复前应进行处理。外表涂复层的色彩应契合用户要求（用户可提供色标）或有关规范的规则。

10.2涂复层应有杰出的附着力，应均匀、光洁，不允许有流挂、缩边、缩孔等缺点。外表不应眩光，避免影响监控效果。

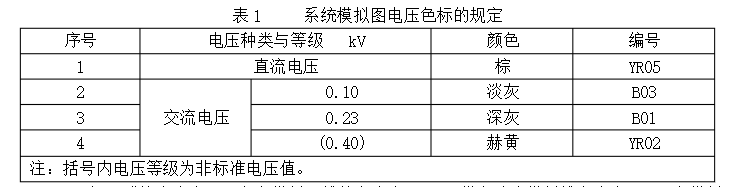

10.3体系模拟图应依据运转电压等级，按表1规则的色彩标明，色彩所对应的色标，由制作厂或制作厂与用户之间洽谈确定。



10.4屏（柜）式的直流电源设备上模仿母线的宽度为 12mm，纵向分支模仿线宽度为8mm，备模仿图形线条宽度为 8mm。台上模仿母线及分支模仿线的宽度原则上与屏相同，但元件较密布的台，也答应模仿母线宽度为8mm，纵向分支模仿线宽度为 6mm，备模仿图形线条宽度为6mm。如有特殊要求，由用户与制造厂洽谈确认。

10.5 模仿线应附着可靠、不易破损、色彩均匀、布置匀称美观，模仿图形的制作应符合有关国家标准的规则。直流电源设备中相邻两屏（柜、台）的同一模仿母线高度应共同，直流电源设备中同等功能的模仿线及模仿图形线条宽度和色彩应共同。

11元件装置要求

11.1直流电源设备装置的元件应具有产品合格证或证明质量合格的文件，已颁布产品生产许可证的元件，还应提供相应的证明或标志，并依照制造厂的说明书进行装置.不得选用已筛选的、落后的和能耗高的元件。

11.2在强电体系中选用的弱电元件应加两层绝缘保护措施。

11.3显现元件及按钮的色彩应根据其用处按有关国家标准的规则选用。

11.4直流电源设备面板距地上250mm范围内一般不布置元件。

11.5装置在直流电源设备后的元件及端子排应不阻碍其它元件的维修。屏后元件应摆放整齐、层次分明。

11.6 对长期带电发热的元件，其温升应符合自身的技术标准，装置方位应靠上方，按其功率巨细与门周围元件及导线柬应保持有不小于2Omm的间隙间隔，以保证周围元件及导线束不受影响。

11.7电气元件、小母线座、汇流排或端子排均应有符合规划图样规则的文字符号（或编号、标记)、标志，并应清晰、耐久、易于观察。

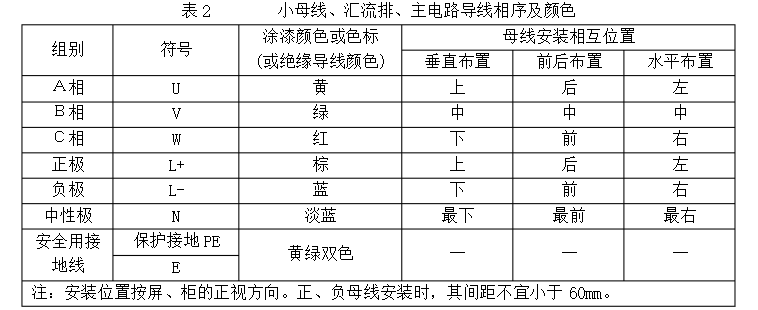

12 小母线、汇流排、主电路导线相序及色彩应符合表3规则。



3.13绝缘导线的敷设和衔接

3.13.1导线的排列应横平竖直、安置合理、规整漂亮，引荐选用行线槽的配线办法，行线槽应符合有关规范的规则。

选用行线槽配线时，行线槽的配置应合理、固定牢靠，线槽盖启闭性好。

3.13.2捆扎导线的夹具应结实牢靠，不该损害导线的外绝缘。禁止用尼龙线等易破坏绝缘的资料捆扎线束。关于标称截面积为1.5mm3的导线束，导线数量一般不该超越30 根。

直流电源设备内应设备用于固定线束的支架或线束。

3.13.3导线与元件端子或端子排的衔接，6 mm2及以下截面导线引荐选用BVR软线，并应选用冷压接端头;10 mm及以上截面导线可用多股硬线，其端头由冷压钳或油压机压接。冷压衔接要求牢靠、触摸杰出，铜、铝导线的衔接必须选用铜铝过渡接头。导线接线端应加识别符号，导线符号应符合有关规范的规则。

选用单股线行线时，导线接线端应制作缓冲环，避免在振荡、冲击下断线。硬母线的敷设，应符合有关规范的规则。

3.13.4在可运动的地方布线，如跨越门或翻扳的衔接导线，必须选用多般铜芯绝缘软导线，要留有一定的长度裕量，并选用环绕带等子以保护，以不致产主任何机械损害。一起，还应有采纳固定线束的办法。

3.13.5衔接导线中心不允许有接头。每一个端子不允许衔接两根以上的导线，并应采纳办法确保衔接牢靠。

3.13.6导线束不能紧贴金属结构敷设。穿越金属构件时，应有保护导线绝缘不受损害的办法。3.13.7导线不允许接受减少其正常使用寿命的应力。

3.13.8端子排距屏（柜)的后端间隔一般不小于160mm。同一侧需设备两排端子时，其间隔间隔应不小于100mm，靠后的端子排与屏（柜）的后端间隔应不小于75mm，以便电缆敷设。

3.13.9 接地母线的位置、宽度及离地上间隔等要求，根据需要由用户和制造厂商定。4．高频开关充电设备

启航彩

1功用要求

a)充电设备应具有初充电、浮充电、均衡充电等功用;b)充电设备应具有运行方式主动切换的功用﹔

c)应具有过流、过压等保护功用﹔

根据需要可具有“四遥”功用或通讯接口。

2充电特性

充电设备的充电特性满足铅酸蓄电池的种类和制造厂的规则(如下图)。



3限压特性和限流特性a）限压特性:

1)限压整定规模:可在额定电压的105%~145%规模内选择;

2充电设备在稳流状况下运行时，当输出直流电压超越限压整定值时，设备应能主动限制其输出电压。

b)限流特性:

1)限流的整定规模为额定输出电流的50%~110%﹔

2）充电设备在稳压状况下运行(包含浮充电和均衡充电状况)，当负载电流超越限流整定值时，设备应能主动限制输出电流。



4稳定电压调理规模

浮充电状态下电压调理规模:额定电压的90% ~130% ﹔b)均衡充电状态下电压调理规模:额定电压的90%~130%。

5功率充电设备的功率>95%。

6高频开关电源的特殊要求

6.1高频开关电源充电设备的装备要求

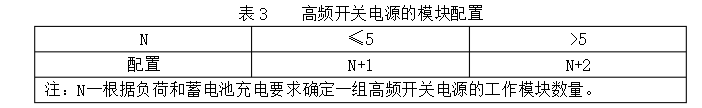

在一组蓄电池装备一组开关电源时，一般可按表3的规定进行装备。

启航彩

7均流要求

多台同型号高频开关电源模块并机作业时，各模块应能按比例均分负载，其均流的不平衡度不允许超越±3%。

8输入功率因数应>0.93。



直流屏的阀控式密封铅酸蓄电池技术要求:

蓄电池充电至满容量，按0.1CcA放电10h，单体电池电压为2v的蓄电池不得低于1.8v单体电池电压为6V的蓄电池不得低于5.4V;单体电池电压为 12v的蓄电池不得低于10.8V。

事端放电能力

当直流屏使用在变电所且开关为电磁操动组织时，蓄电池组需求进行此项试验。

1事端放电电流的确认

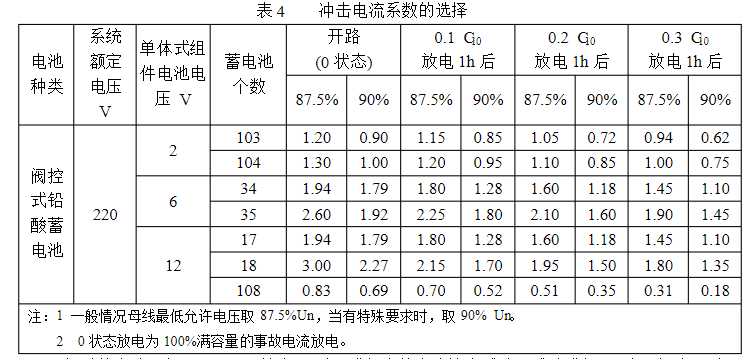

铅酸蓄电池的事端放电能力试验的冲击电流应根据蓄电池放电状况、放电的停止电压和蓄电池组的个数来挑选，其事端放电冲击电流系数由表4来确认。



2铅酸蓄电池一般取0.1CgA放电lh后，进行事端电流放电试验。试验进行10次，每次历时s00ms，每两次间隔时间为2s。

启航彩

直流屏电源设备的功用要求

1绝缘督查要求

1.1 绝缘督查水平

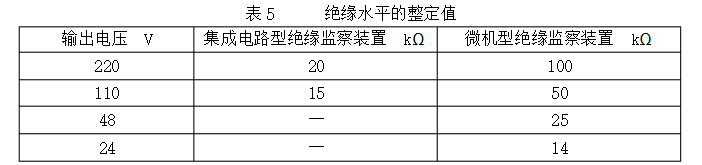

产品的绝缘督查设备绝缘督查水平应满意表5的规定。



1.2绝缘督查信号

当产品直流屏产生接地毛病或绝缘水平下降到表9规定值时，产品应发作声或光报警，并能够查询接地电阻值。当用户需求时，应能查询是哪一支路产生接地毛病。

2电压督查要求

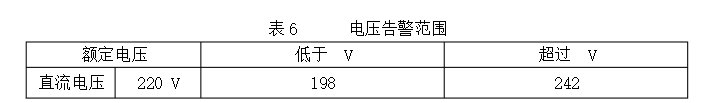

当产品的母线电,压超越表6时，满意以下要求:a)产品的电压督查应牢靠动作;

b）产品应发作声或光报警，并具有数字直读功用。

3亮光报警要求

当用户需要时，产品可设置完善的亮光信号设备和相应的实验按钮。

4 毛病报警要求

当沟通电源失压（包括断相）或充电设备毛病时，产品应能可靠宣布报警信号。5电池温度监测

产品作业时应能丈量电池的环境温度。6.6 根据需要的其它功用

6.1遥信功用

启航彩 直流电源设备应能宣布欠电压、过电压、体系接地、沟通电源电压的缺相和中止、直流电源设备中主要组成部分的作业状况及毛病状况的信号，经过遥信接口传输到监控体系。

6.2遥测功用

启航彩 监控体系应能经过遥测接口，丈量到直流电源设备运转时的沟通输入电压，母线的电压和电流，直流电源设备中备组成部分的电压、电流及体系的绝缘电阻。

6.3遥控功用

监控体系应能经过遥控接口，控制直流电源设备的开机、停机，充电设备的切换和所需的运转状况。

6.4遥调功用

监控体系应能经过遥控接口，调整直流电源设备的浮充电压、均充电压和电池充电限流值，充电设备的切换和所需的运转状况。

6.5通讯规约

微机型的直流电源设备应具备满足用户要求的通讯规约,如 CDT、modbus 规约等。

6.6 母线电压连续

直流屏充电设备在正常运转方式和毛病状况下，母线电压不允许出现中止现象。6.7直流电源设备充电运转过程特性

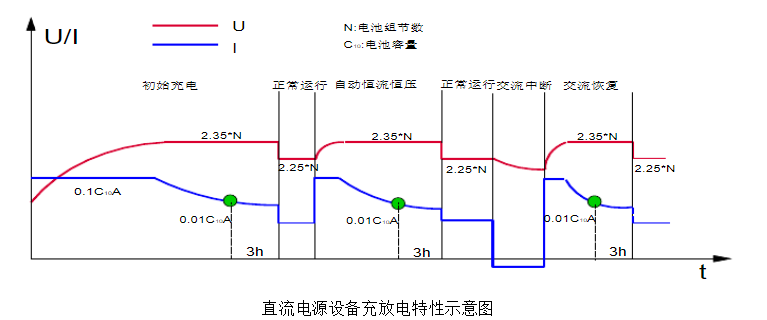

启航彩 直流电源设备充放电特性曲线参照下图所示。



直流屏充放电特性示意图

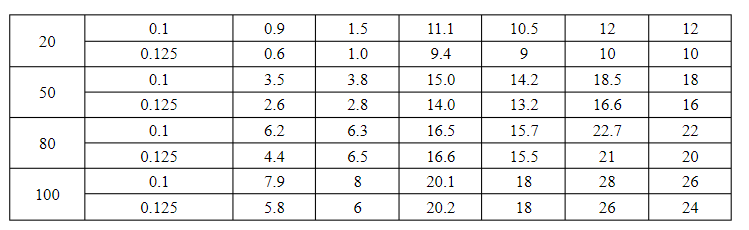

充放电时刻参数充放电时刻参数见表7。

表7不同放电容量定电流一定电压两阶段充电参数



安全要求

1电气空隙和爬电间隔

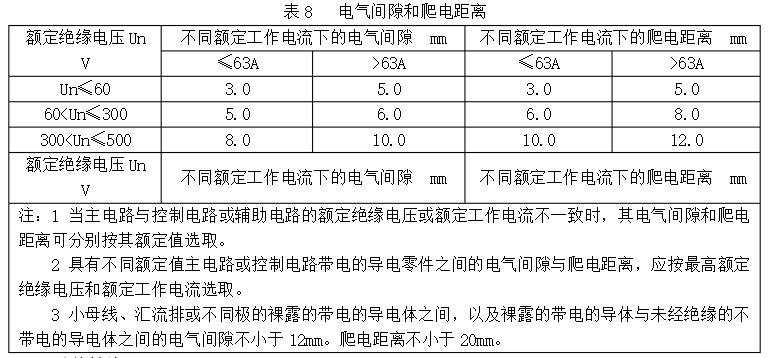

直流屏设备内两带电导体之间，以及带电导体与暴露的不带电导体之间的最小间隔，均应符合表8规定的最小电气空隙与爬电间隔的要求。

2绝缘功能

2.1查核直流屏绝缘功能的大气条件(除非还有规则)

a)环境温度为15℃~35℃;

b)相对湿度为45%～75%﹔c)大气压力为86kPa~106kPa。

查核绝缘功能在产品处于自然干燥和没有自热条件下进行。



2.2直流屏绝缘电阻

用开路电压为表11规则电压的测试仪器测量有关部位的绝缘电阻，应符合以下规则:a）备独立电路与地〔即金属结构）之间的绝缘电阻应不小于10MO ﹔

b)无电气联络的备电路之间的绝缘电阻应不小于10MQ ﹔

c)产品内直流汇流排和电压小母线,在断开一切其它衔接支路时，对地绝缘电阻应不小于10MQ。

启航彩

2.3介质强度

2.3.1直流屏的下列部位应进行介质强度实验

a)备独立电路与地〔即金属结构）之间;b）无电气联络的备电路之间:

c)产品内直流汇流排和电压小母线，在断开一切其它衔接支路时与地之间。

2.3.2介质强度实验电压值

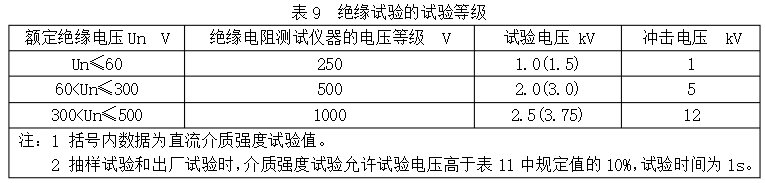

以上所列部位，应能承受频率为50Hz±5Hz之间，表9所列的正弦波实验电压值（也可采用直流电压)，历时1min的实验,绝缘不该出现击穿或闪络现象。



2.4 冲击电压

直流屏设备备电路与地（即金属框架)之间，交流电路与直流电路之间，应能接受标准雷电波的短时冲击电压实验，实验电压值按表11选取。

接受冲击电压后，直流屏设备的主要功能应契合出厂实验项目要求，在实验过程中，允许呈现不导致损坏绝缘的闪络。如果呈现闪络，则应复查绝缘电阻及介质强度，介质强度实验电压为规则值的75%。



温升

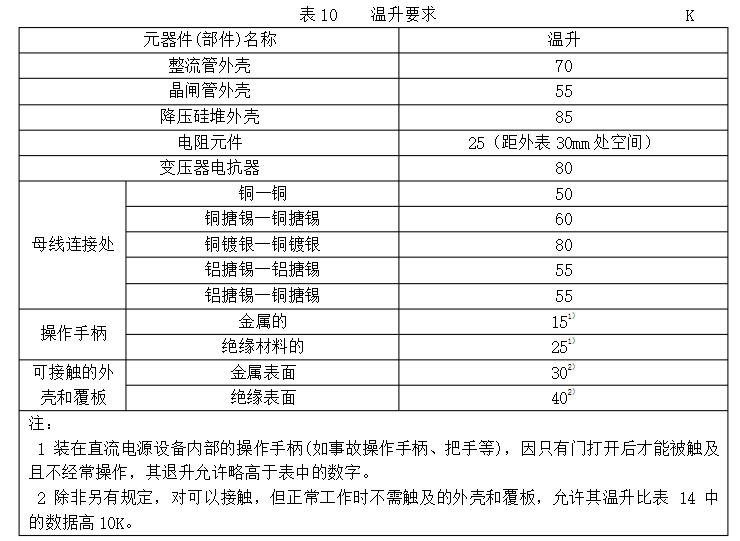

当环境温度为15℃~35℃，产品输出额外电压和额外电流，并输入电压为额外电压的110%时，其各元器件的温升不得超过表10的规则。并且发热元件的温度不该影响周围元器件的正常工作和损坏。

噪音

在额定负载和周围环境噪音不大于40B的条件下，距直流电源设备内噪音源水平位置1m处,测得产品的噪声最大值应不大于60dB(A级)。

耐湿热功能

直流电源设备应能承受GE/T 7261-1987中 21规则的交变湿热实验，产品在最高温度为+40℃、实验周期为两周期(48h)的条件下，经交变湿热实验,在实验完毕前2h内,用规则开路电压值的测验仪表，分别测量规则部位的绝缘电阻，应不小于0.5MQ，其介质强度为规则实验电压的75%。

防护等级

不低于IP20。

启航彩

防触电办法

1防直触摸电

对直触屏摸电的防护应从结构上考虑防护办法，例如加隔离挡板、防护门、加绝缘防护等。对直触屏摸电应选用维护电路进行防护。维护电路由独自的维护导体或导电结构件（或两者都有)组成,用以避免直流电源设备内部毛病的扩大,也可用以避免直流电源设备相联系的外部电路毛病的扩大，并应满足1-7的所有防护标准。

1直流屏电源设备暴露在非带电的导电部件之间，以及它们与维护电路之间的电连续性，直流电源设备内任意应该接地的点至总接地之间的电阻应不大于0.10，而且接地端子有显着的标志，且符合有关规范的要求。

2暴露的非带电的导电部件在下述情况下可不与维护电路衔接，无法用手捉住﹔暴露的非带电的导电部件小于50mm× 50mm;或排除了其触摸的可能性。

3手动操作器件应安全可靠地与维护电路完成电衔接，或使其与非带电的导电部件有用绝缘，用油漆或搪瓷等绝缘办法不能被以为能满足上述要求。

4维护电路的连续性应利用有用的接线来确保，可选用直接接线或维护导体衔接。

5对于门、盖板、覆板等类结构件，如果其上没有装置电气元件，一般金属螺钉或金属较链就以为足以确保电气连续性。如果其上装置超越安全电压的电气元件，则应该采取维护办法，用维护导体与维护电路相连。维护导体的截面积不应小于从电源至电气元件引线的截面积。

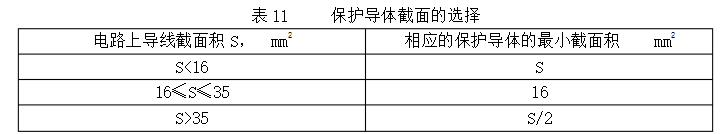

6当运用直流电源设备构成作为维护电路部件时,其导线截面积按表11选取,也可通过计算办法选取。



7当用直流屏电源设备构件作维护电路部件时，在其维护电路连接点应加符号醒目的符号。

8抗扰度实验

8.1抗扰度的技能要求

8.1.l1MHz和100kHz 振荡波抗扰度实验

直流电源设备应能承受GB/T 17626.12中规则的实验等级为三级的I1MEz和100kHz振荡波抗扰度实验。实验后，产品功用应满意规范根本功用的规则。

8.1.2静电放电抗扰度实验

直流电源设备应能承受GB/T 17626.2中规则的实验等级为三级的静电放电抗扰度实验。实验后，产品功用应满意规范根本功用的规则。

8.1.3 射频电磁场辐射抗扰度实验

直流电源设备应能承受GB/T 17626.3中规则的实验等级为三级的射频电磁场辐射抗扰度实验。实验后，产品功用应满意规范根本功用的规则。

8.1.4 电快速瞬变脉冲群振荡波抗扰度实验

直流电源设备应能承受服八 17626.4 中规则的实验等级为三级的电快速瞬变脉冲群振荡波抗扰度实验。实验后，产品功用应满意规范根本功用的规则。

8.2实验成果及合格判据

8.2.1实验成果

抗扰度实验过程中能呈现以下四种成果:a)正常作业﹔

b)暂时下降或损失功用或功用，但能主动康复正常作业;

c)暂时下降或损失功用或功用，需求操作人员干预才能康复正常作业;

d下降和损失功用，且由于设备(部件)或软件损坏或丢掉数据而不能康复正常作业，以及信号回路触点的颤动引起的误发信号等。

8.2.2合格断定

在实验中呈现7.2.1中a与b的成果可断定合格﹔在实验中呈现7.2.1中 c与d的成果可断定不合格。
