启航彩 直流屏作为一个常见设备，很多电工不是很了解，今天安排下，就几个大家常见的问题分享下。

直流屏

1，直流屏的常见型号以及作用。

2，直流的容量，安时的意义。

3，KM和HM的区别。

4，浮冲与均冲的区别。

5，直流屏工作原理。

一，直流屏的常见型号以及作用。

启航彩 常见型号：厂家很多，型号很多，了解下，具体以常见提供说明书为准。

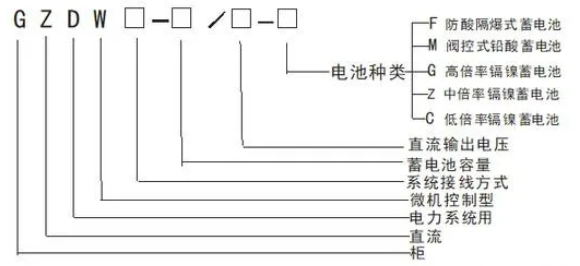

常见型号

作用：

直流屏是智能化直流电源产品（具有遥测、遥信、遥控）可实现无人值守，能满足正常运行和保障在事故状态下对继电保护、自动装置、高压断路器的分合闸、事故照明及计算机不间断电源等供给直流电源或在交流失电时，通过逆变装置提供交流电源。

（一般而言，放置于高压配电房，提供操作电源，特别是给综保供电，因为在高压进线柜没有合闸之前母线上是没电了，二次线路上就更没电了，当然也有在进线柜进线端配置PT的做法，但是交流电源没有直流电源稳定可靠。）

二，直流屏的容量。

AH (安时)是电量的单位。

电量Q=I*t。I就是电流，t就是时间。

毫安就是电流的单位，时就是小时，1安=1000毫安。

电量定义为电池的放电电流（安或毫安）与放电时间（小时）的乘积，如10安时表示可以1安电流持续供电10小时，或以10安电流持续供电1小时，等等。

总之,如果这个数字越大,里面储存的电量就越多，能够用的时间就越长,充电的时间也会越长。

三，KM和HM的区别。

很多人看高压图纸，比如看中置柜的图纸的时候，就会有疑问，问为啥这个操作电源还要分两种甚至好几种，还有LN等等？

这里是因为负载的不同所以选择了不同的供电方式。

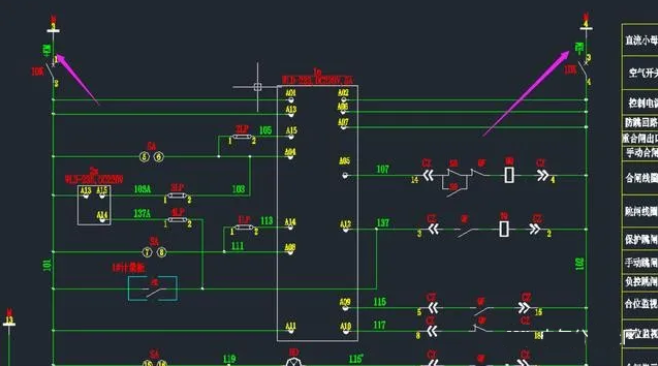

KM

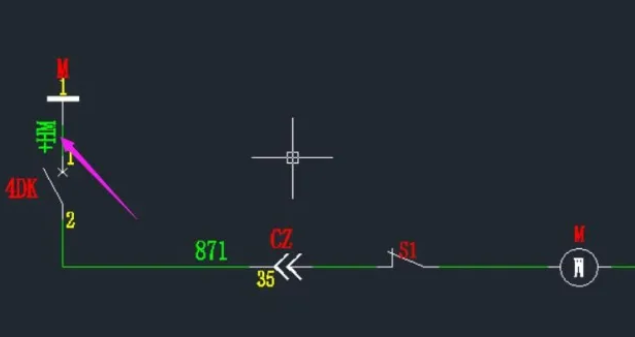

HM

KM和HM都是直流屏提供的直流电源，HM一般单独提供给储能电机。

关于小母线，也是大家比较好奇或者难以理解的地方，这里给大家总结下，

启航彩 高压柜顶小母线的根数和设计有很大关系，常用的有电压互感器、控母、合母、交流电源、信号小母线等等，

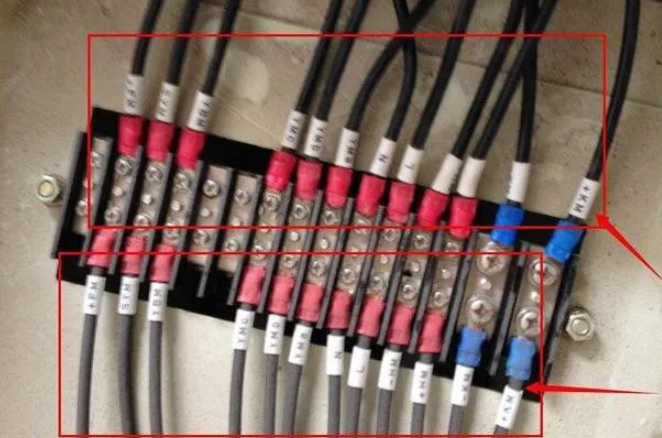

小母线

小母线分为直流小母线和交流小母线。

直流小母线电源取自直流屏，开关柜的合分闸控制和微机综保等重要电源均取自直流小母线，用直流的目的就是为了保护供电的可靠性，突发断电依然能工作。

交流小母线主要为柜内照明和加热除湿供电，这部分电要求不高，所以用交流。

四，浮冲和均冲的区别。

1．浮充工作原理：当电池处于充满状态时，充电器不会停止充电，仍会提供恒定的浮充电压与很小浮充电流供给电池，因为，一旦充电器停止充电，电池会自然地释放电能，所以利用浮充的方式，平衡这种自然放电，小型UPS通常采用浮充模式。

2．均充工作原理：以定电流和定时间的方式对电池充电，充电较快。在专业维护人员对电池保养时经常用的充电模式，这种模式还有利于激活电池的化学特性。

五，直流屏的工作原理。

（1）正常情况下，由充电单元对蓄电池进行充电，且同时向经常性负载（综保、智能操控等控制设备）提供直流电源。

（2）当控制负荷或者动力负荷需要较大的冲击电流（如断路器的分、合闸），由充电单元和蓄电池共同提供直流电源。

（3）当变电所等交流电源中断时，由蓄电池组单独提供直流电源。

启航彩 很多人会纠结工作原理，其实也可以学习研究，但是作为大多数的一个使用者来说，知道直流屏作用以及如何使用等基本就行，想深入了解原理的可以看下我之前发的一个关于直流屏的视频讲解。

以上5个小问题，特别是第三个很多人特别才入行的搞不清楚，今天就这讲了一下。
