1前言

直流屏是直流电源操作体系的简称。直流屏是在各类发电厂、变电站，为操控、信号、继电保护、自动装置、事端照明、应急电源和断路器操作等供应直流电源的一种专用电源设备。直流屏是一个独立的电源，它不受发电机、变电站用电及体系运转方法的影响，能在交流输人电源中断的情况下，确保持续供应直流电源，简单地说，直流屏就是供应安稳直流电源的设备。直流屏的可靠性、安全性直接影响到电力体系供电的可靠性和安全性，如果直流屏呈现毛病，将直接影响变电站电力体系的正常运转，站内一切操控、信号、保扩将会失去效果﹔事端照明、应急电源将处于瘫痪。所以当直流屏呈现毛病时，只有及时快速查找和处理毛病,才干确保电力体系安全安稳的运转。此文将以我台曾呈现的一同直流屏毛病为例，对直流屏的作业原理和事端的原因进行剖析。

2直流屏作业原理图1为直流屏作业原理简图。在图1中，蓄电池和整流器组成了变电站的直流屏，当有交流输入电源时，整流器作业，把交流电整流成直流电，与蓄电池一起协作，供应直流负荷安稳的直流电源。

整流器与蓄电池之间的协作关系如下:

(1）正常运行时，由沟通电源供给整流器作业电压，整流器输出电流分为两部分IL+IF，其中，电流IL向负荷输出提供电流，电流IF为蓄电池提供充电电流。此刻，整流器既向负荷输出供电，也向蓄电池充电，如图2所示。

(2)当负荷呈大电流时，整流器自身已不能满足负荷要求，即超过整流器所能输出的最大电流IMsx，这时,将由整流器和蓄电池同时供电，蓄电池输出电流为IF，向负荷提供的电流输出为IL，IL=IF+IMAX，如图3所示。

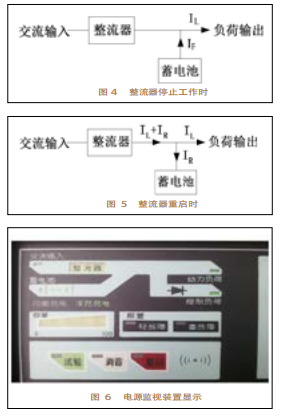

（3）当沟通输入电源停电或整流器故障时，整流器停止作业，由蓄电池向负荷提供电流，此刻的负荷电流IL等于蓄电池输出电流IF，如图4所示。

（4）当从停电状态到电源康复供电时，整流器再次发动，此刻整流器既要向负荷输出供电，同时还要向蓄电池充电，补充蓄电池消耗的电能，直至蓄电池充电结束。如图5所示。

蓄电池在放置过程中，因为自身放电，致使容量逐步减少，为了确保电池的容量，就要进行辅佐充电以到达必要的容量，这种充电的方法，即为浮充充电。为了补偿蓄电池在使用过程中产生的电压和电解液比重不均匀的现象，使其康复到规定的范围内而进行的充电，称为均衡充电;因事端停电，蓄电池组进行事端放电后l的弥补充电，也称为均衡充电。也就是说在正常作业情况下，蓄电池都在进行浮充充电，而在整流器停运的状态下，蓄电池放电量低于我们设定的额外电压值时，在整流器康复运转时，将进行均衡充电。我台蓄电池的浮充低电压设定为233.6V，在低于这个低电压时，整流器将对其进行均衡充电，当蓄电池电压到达233.6V时，将进行浮充充电。

正常运转时，整流器屏上的电源监视设备显现如图6所示，此刻，整济手示状态为:沟通输入正常（沟通输入指示灯点亮);整流器作业（整流器字体背景指示灯点亮);蓄电池正在进行浮充充电（浮充充电字体被点亮，如处于均衡充电，则均衡充电宁字体被点亮):蓄电池作业正常(蕾电也待符号点缀克):苦电池容量满（容量显现框全部点亮，显现为100%);动力负荷与操控负荷运转正常(动力负荷、操控负荷指示灯均亮);直流屏无报警（轻毛病和重毛病指示灯未亮)﹔试验、消音、复归的指示灯均不亮，报警蜂鸣器不响﹔当直流屏呈现毛病时，蜂鸣器鸣叫报警。不同的毛病报警显现不同，如浮充低电压反常、负荷低电压反常、直流体系接地等轻毛病产生时，图6中“轻毛病”的红色显现灯亮,而整流器中止、沟通输入中止等重毛病产生时，则图6中“重毛病”的红色显现灯亮。

在直流屏中，除了整流器和蓄电池外，还有一个重要的部分，即沟通输入电源部分。沟通输入电源是直流屏能否正常供电的前提条件，而一般直流屏所需要的沟通输入电源，都是由两路电源组成，一路主用，另一路备用。在主用电源停电时，备用电源主动切换，在主用康复供电时，主动切换回主用。下面介绍一下两路电源主动切换的原理，主动切换原理图如图7所示。三相沟通输入Al、B1、Cl为1#输入电源，三相沟通输入A2、B2、C2为2#输入电源。正常情况下，即1#、2#沟通输入电源供电正常时，在1#沟通输入电源操控回路中，中心继电器ZJ线圈带电，使其常开触点ZJ闭合，一起2#沟通输入电源回路中的Z常闭触点断开，2#沟通输入电源操控回路中的2#接触器2CJ线圈不带电，那么，1#沟通输入电源操控回路中的2CJ常闭触点是闭合的。因此，1#沟通输人电源操控回路中ZJ-2CJ-ICJ回路通电，1#接触器1CJ的主触点闭合，l#沟通输人电源主回路接通，1#沟通输入电源被接入整流器回路中，供给整流器沟通电源。当1#沟通输入电源忽然中止时，中心继电器Z线圈失电，其常开触点Z翻开，使ZJ-2CJ-ICJ回路断电，接触器ICJ主触点断开，主回路断开。而此刻在2沟通输入电源操控回路中，因为中心继电器Z线圈的失电，使Z常闭触点闭合，加之1#接触器lCJ线圈的失电，使ICJ的常闭触点也闭合。因此，2沟通输入电源操控回路中ZJ-ICJ-2CJ回路通电,2m接触器2CJ线圈带电，使2#接触器2CJ主触点闭合，2#沟通输入电源主回路接通，2m沟通输入电源被接入整流器回路中，供给整流器沟通电源。当l#沟通输入电源康复供电时，2#沟通输人电源回路中的常闭触点ZJ翻开，2”接触器线圈2CJ失电，2接触器主触点断开，切断了2#沟通输入电源供电，1#沟通输入电源又被重新切换回整流器供电回路中去。

上面介绍的两路交流电源切换是在正常情况下的两路供电时，但由于我台的高压电源进线只有一路，即直流电源系统只有l#交流输入电源。当1#交流输人电源失电时，由于没有2#交流输入电源,所以无法实现正常的两路电源的切换。下面我们所分析的直流屏故障，即使在有两路交流电源供电的情况下，依然无法实现两路电源的自动切换。
