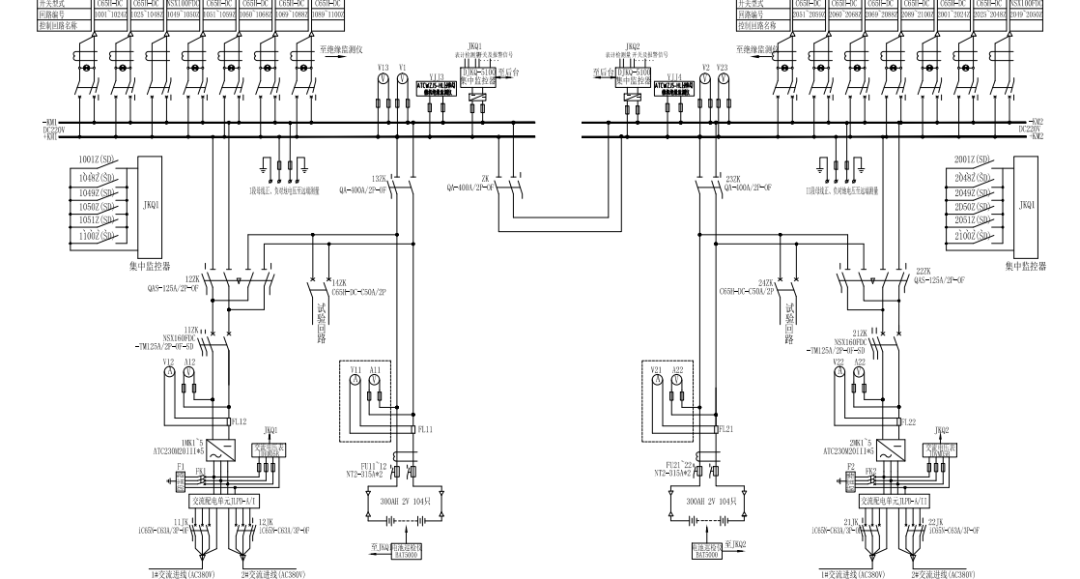

在220千伏变电站和紧张的110千伏变电站中，站用直流屏系统一般接纳两电两充（两组蓄电池配两套充电机）的建设。当对两电两充直流屏系统蓄电池组举办查对性充放电实验或者举办大修时，往往需要将一套蓄电池组和充电机退出运行，由另一套蓄电池组和充电机带全站负荷，待工作结束后再恢复，此过程称为倒闸操作。

在直流屏系统倒闸操作过程中，操作人员除了严格按照倒闸操作票举办操作外，还应了解直流屏系统倒闸操作相关安全注意事变，并采取须要的安全措施，防止出现直流屏系统短路、失压及人身触电等事故。

倒闸前安全注意事变

1. 检查两套直流屏系统无变态报警信号。

若倒闸前其间一段直流母线存在接地故障。将两段直流母线并排后，另一段正常直流母线也会接地，不利于直流屏系统正常运行。若倒闸前两段直流母线均存在接地故障，将两段直流母线并排后将发生两点接地，可能导致维护误动或许拒动，影响电网正常运行。因此，倒闸前必须承认两套直流屏系统均无变态。

2. 查看两组蓄电池组均在浮充电状况。

若倒闸前一组蓄电池处于浮充电状况，另一组处于均充电状况。将两段直流母线并列后，浮充电侧充电机因为电压低而闭锁输出，均充侧充电时机瞬间接受两段直流母线负荷以及两组蓄电池的充电负荷，影响均充侧充电机使用寿命。因此，倒闸前必须承认两组蓄电池组均在浮充电状况。

3. 查看两套直流屏体系各自的两路沟通输入电压正常，且沟通输入切换设备能正常动作。

若沟通输入切换设备无法正常切换，当退出蓄电池进程时，可能因站用沟通电源母线失压而形成直流屏体系失压。

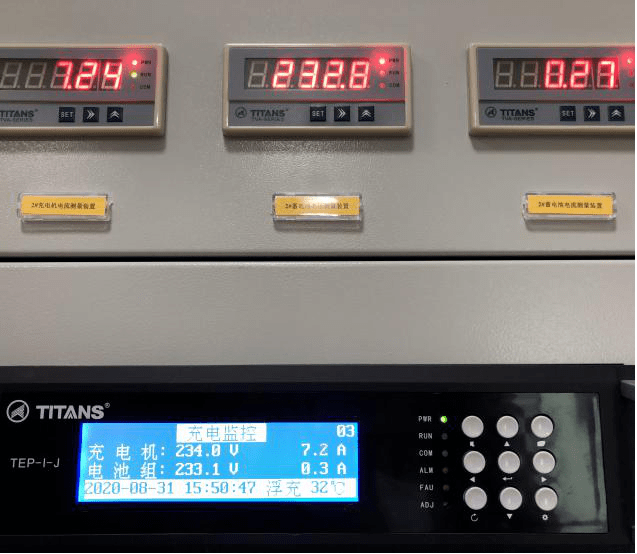

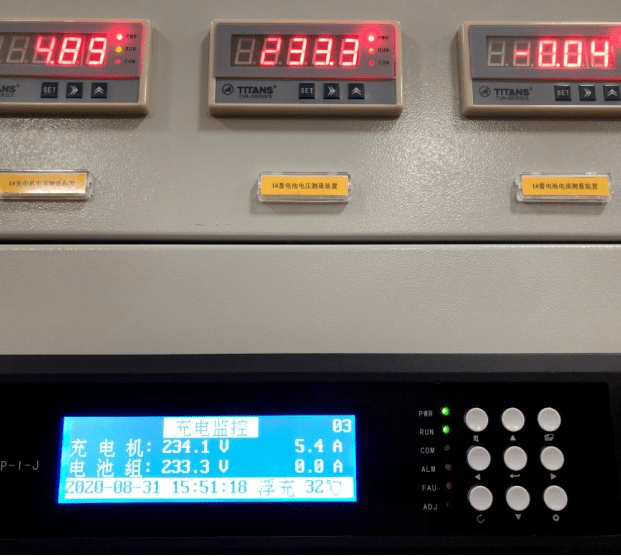

4. 查看两套直流屏体系直流母线压差小于规定值，在本例中为2V。

若倒闸前将两段直流母线压差过大，将两段直流母线并列后，电压低侧充电机由于电压低而闭锁输出，电压高侧充电机和蓄电池会接受两段直流母线负荷以及压差过大带来的瞬时冲击电流，严峻时可能会形成充电机过流保护甚至损坏。

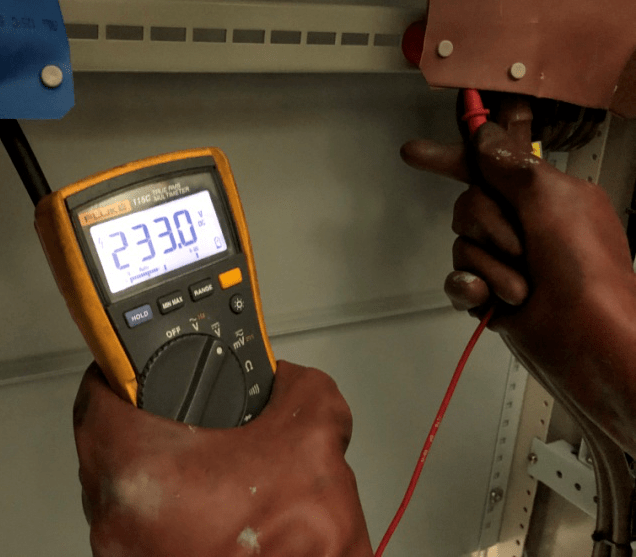

1#直流屏系统馈线屏电压实测

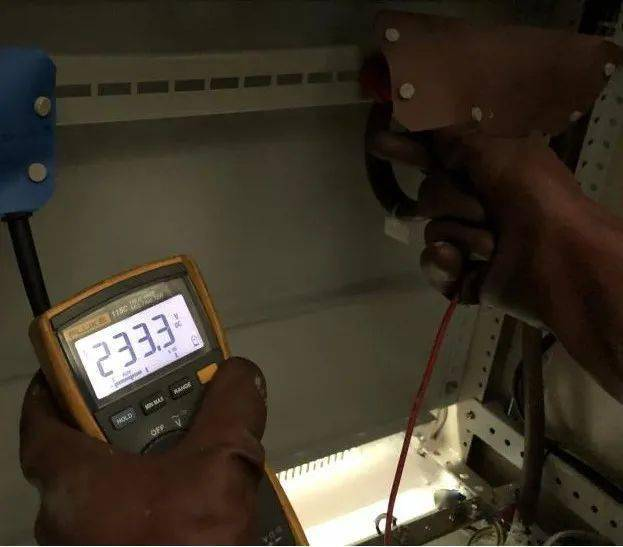

2#直流屏体系馈线屏电压实测
